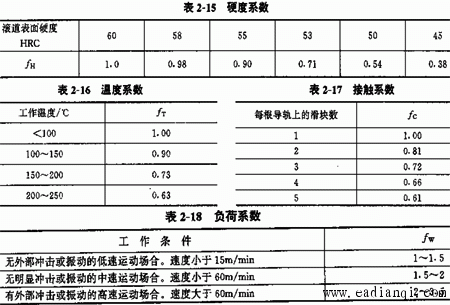

在设计选用滚动直线导轨时： 1.对其使用条件（工作载荷、精度要求、速度、工作行程、预期工作寿命）进行研究； 2.对其刚度、摩擦特性及误差平均作用、阻尼特征等综合考虑，从而达到正确合理的选用，以满足主机技术性能的要求。 例2-3 已知作用在滑座上的载荷F∑＝18000N，滑座个数M＝4，单向行程长度ls＝0.6m，每分钟往复次数为4，用于轻型铣床的工作台，每天开机6h，一年按300个工作日计，寿命要求为5年以上，试设计选择滚动直线导轨。 解：由已知条件得，该导轨的额定工作时间寿命Th为：  由：  得：  本文来自www.eadianqi.com 因滑座数M＝4，所以每根导轨上使用2个滑座，由表确定fc=0.81，fH=1，fT=1，fW=2。则由：  得：    查表2—13，其中HJG-D45型号的导轨的Ca值为43800N，能满足五年的使用要求，所以可选用HJG—D45型号的滚动直线导轨。 |
