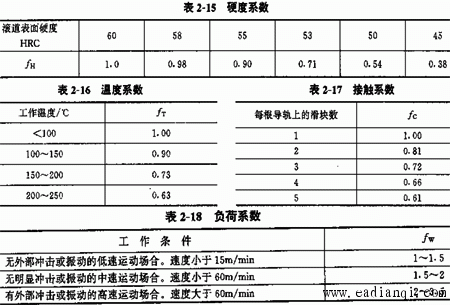

1．额定动载荷Ca 额定动载荷是指滚动直线导轨的额定长度寿命Ts=50km时，作用在滑座上大小和方向均不变化的载荷。  式中： —db为钢球直径(mm)； —ls为滑座有效长度(mm)； —Z为有效接触的钢球数； —Ca为额定动载荷(N)。 2．额定静载荷C0a  式中： —K0为适应比系数，可按下表确定，其中R为圆弧滚道半径(mm)； — i为钢球循环列数； —α为接触角，常取45°； —θ为倾斜角，常取0°； —C0a为额定静载荷(N)。  3．额定行程长度寿命Ts(km) 本文来自www.eadianqi.com  式中： —K为寿命系数，一般取K＝50km； —F为滑座工作载荷(N)； —fH为硬度系数； —fT为温度系数； —fc为接触系数； —fw为负荷系数； —Ca为额定动载荷(N)。  4．额定工作时间寿命Th(h)为  式中： —Ls为工作单行程长度(m)； —n为每小时往复次数(次／h)。 |
