无侧隙齿轮传动机构

时间:2015-10-31 11:35来源:www.eadianqi.com 编辑:自动控制网
由于齿轮传动的瞬时传动比为常数,传动精确度高,可做到零侧隙无回差,强度大能承受重载,结构紧凑,摩擦力小和效率高等原因,齿轮传动成为在机电体化机械系统中目前使用最多的传动机构。 机电一体化产品往往要求传动机构具有自动变向功能,这就要求齿轮传动
 由于齿轮传动的瞬时传动比为常数,传动精确度高,可做到零侧隙无回差,强度大能承受重载,结构紧凑,摩擦力小和效率高等原因,齿轮传动成为在机电—体化机械系统中目前使用最多的传动机构。
  机电一体化产品往往要求传动机构具有自动变向功能,这就要求齿轮传动机构必须采取措施消除齿侧间隙,以保证机构的双向传动精度。
  (一)直齿圆柱齿轮传动机构

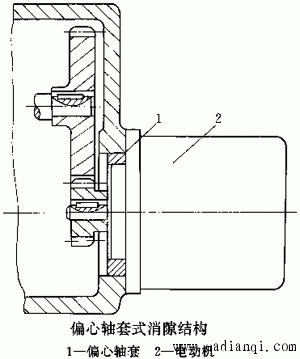

  1.偏心轴套调整法
  电动机2通过偏心轴套1装在壳体上。转动偏心轴套1可以调整两啮合齿轮的中心距,从而消除直齿圆柱齿轮传动的齿侧间隙及其造成的换向死区。
  这种方法结构简单,但侧隙调整后不能自动补偿。

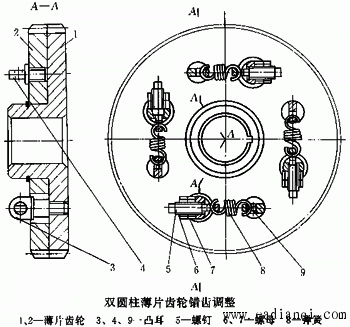

  2.双片薄齿轮错齿调整法
  两个啮合的直齿圆柱齿轮一个采用宽齿轮,另一个由两片可以相对转动的薄片齿轮组成。装配时使一片薄齿轮的齿左侧和另一片的齿右侧分别紧贴在宽齿轮齿槽的左、右两侧,通过两薄片齿轮的错齿,消除齿侧间隙,反向时不会出现死区。
  (二) 斜齿轮传动机构

自动控制网www.eadianqi.com版权所有

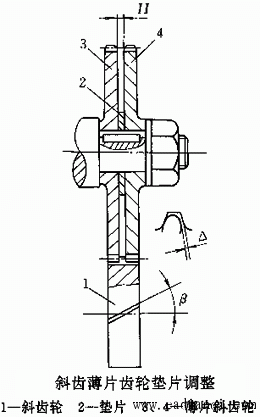

  1.垫片调整法
  采用两薄片齿轮与宽齿轮啮合,只是两薄片斜齿轮之间的错位由两者之间的轴向距离获得。图中两薄片斜齿轮3、4中间加一垫片2,使薄片斜齿轮3、4的螺旋线错位,齿侧面相应地与宽齿轮一齿的左右侧面贴紧。垫片的厚度H与齿侧间隙Δ的关系为:

  该方法结构简单,但在使用时往往需要反复测试齿轮的啮合情况,反复调节垫片的厚度才能达到要求,而且齿侧间隙不能自动补偿。

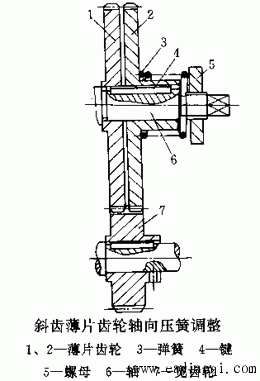

  2.轴向压簧调整法
  方法是用弹簧3的轴向力来获得薄片斜齿轮1、2之间的错位,使其齿侧面分别紧贴宽齿轮7的齿槽的两侧面。薄片齿轮1、2用键4套在轴6上。弹簧3的轴向力用螺母5来调节,其大小必须恰当。特点:是齿侧间隙可以自动补偿,但轴向尺寸较大,结构不紧凑。
  (三) 锥齿轮传动机构 本文来自www.eadianqi.com
  1.轴向压簧调整法
  在锥齿轮4的传动轴7上装有压簧5,其轴向力大小由螺母6调节。锥齿轮4在压簧5的作用下可轴向移动,从而消除了其与啮合的锥齿轮1之间的齿侧间隙。

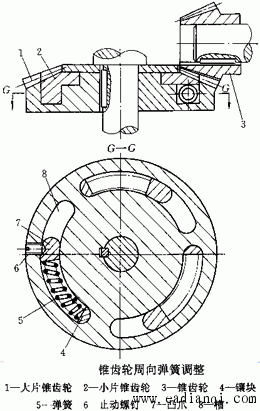

  2.周向弹簧调整法
  将与锥齿轮3啮合的齿轮作成大小两片(1、2),在大片锥齿轮1上制有三个周向圆弧槽8,小片锥齿轮2的端面制有三个可伸入槽8的凸爪7。弹簧5装在槽8中,一端顶在凸爪7上,另一端顶在镶在槽8中的镶块4上。止动螺钉6装配时用,安装完毕将其卸下,则大小片锥齿轮1、2在弹簧力作用下错齿,从而达到消除间隙的目的。
  (四)齿轮齿条传动机构
  当传动负载小时,可采用双片薄齿轮错齿调整法,使两片薄齿轮的齿侧分别紧贴齿条的齿槽两相应侧面,以消除齿侧间隙。
  当传动负载大时,可采用双齿轮调整法。如图所示,小齿轮l、6分别与齿条7啮合,与小齿轮1、6同轴的大齿轮2、5分别与齿轮3啮合,通过预载装置4向齿轮3上预加负载,使大齿轮2、5同时向两个相反方向转动,从而带动小齿轮1、6转动,其齿便分别紧贴在齿条7上齿槽的左、右侧,消除了齿侧间隙。
