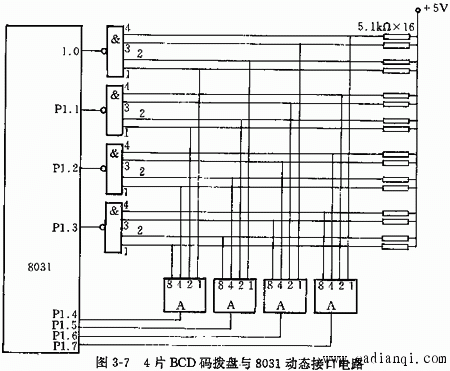

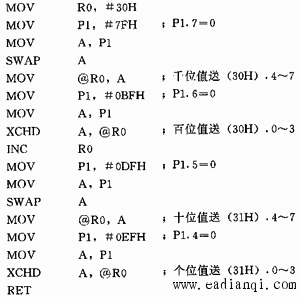

(1)静态接口方法 (2)动态接口方法  当系统需要输入N位十进制数时，可以选N片拨盘拼接，但如按上图接法，需要占用4×N根I／O口线。为节省I／O口线，可以采用动态接口方法，图3—7示出了8031通过P1口扩展4片BCD码拨盘的接口电路。 当进行读码盘操作时，先将P1.7置成低电平，而将P1.4、P1.5、P1.6置成高电平，此时从P1.0～P1.3读取的即为第四位码盘(千位)的值。同理，分别将P1.6、P1.5、P1.4中的一位置成低电平，而将其它输出口线置成高电平，即可从P1.0～P1.3读取百位、十位和个位的输入值。若希望将4位十进制数读入，并以压缩BCD码格式存入8031内部RAM 30H、3lH中，则相应程序可如下设计。  |
