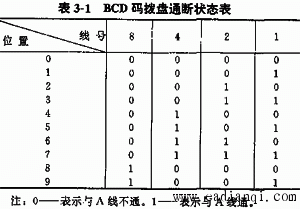

 拨盘内部有一个可转动圆盘，具有“O～9”十个位置，可以通过前面两个“+、一”按钮进行位置选择，对应每个位置，前面窗口有数字提示，拨盘后面有五根引出线，分别定义为A、1、2、4、8。当拨盘在不同位置时，1、2、4、8线与A线的通断关系如表3—1所示。 从表中可以看出，若将A线做为控制线，将8、4、2、1线做为数据线，当A线接高电平时，数据线输出的即是与拨盘位置相对应的BCD码。一片拨盘可以输入一位十进制数，当需要输入多位十进制数时，可以选用多片拨盘拼接，并通过相应的接口设计给每片拨码盘赋以相应的十进制权值。  |
