一、概述
在工程上，流量是指单位时间内通过管道某一截面的物料数量，其常用的计量单位有以下三种： 自动控制网www.eadianqi.com版权所有
（1）体积流量Q单位时间内通过某一截面的物料体积，用立方米每小时（m3/h），升每小时（l/h）等单位表示。 自动控制网www.eadianqi.com版权所有 （2）重量流量G即单位时间内通过某一截面物料的重量，一般用公斤力每小时（kgf/h）表示。 自动控制网www.eadianqi.com版权所有 （3）质量流量M即单位时间内通过管道某一截面的质量，可用公斤每小时（kg/h）表示。 本文来自www.eadianqi.com 上述三种流量之间的关系为 本文来自www.eadianqi.com M=ρQ（4-21）G=γQ=ρgQ=gM（4-22） 本文来自www.eadianqi.com 二、流量测量的主要方法 自动控制网www.eadianqi.com版权所有
1．测体积流量 本文来自www.eadianqi.com （1）容积法在单位时间内以标准固定体积对流动介质连续不断地进行度量，以排出流体的固定容积数来计算流量。 本文来自www.eadianqi.com （2）速度法先测出管道内的平均流速，再乘以管道截面积求得流体的体积流量。 本文来自www.eadianqi.com 1）差压式。又称节流式，是利用节流件前后的差压和流速关系，通过差压值获得流体的流速。 本文来自www.eadianqi.com 2）电磁式。导电流体在磁场中运动产生感应电动势，感应电势大小与流体的平均流速成正比。 本文来自www.eadianqi.com 3）旋涡式。流体在流动中遇到一定形状的物体会在其周围产生有规则的旋涡，旋涡释放的频率与流速成正比。 自动控制网www.eadianqi.com版权所有 4）涡轮式。流体作用在置于管道内部的涡轮上，使涡轮转动，其转动速度在一定流 自动控制网www.eadianqi.com版权所有 三、差压式流量计 自动控制网www.eadianqi.com版权所有
本文来自www.eadianqi.com

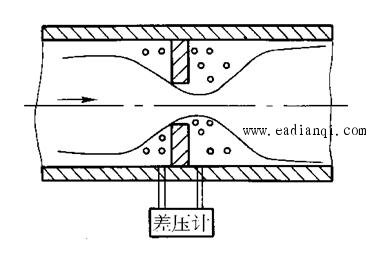

图1差压式流量计示意图 自动控制网www.eadianqi.com版权所有 差压流量计的工作原理:如图1所示，差压流量计主要由节流装置（如孔板）和差压计等两部分组成。流体通过节流装置（孔板）时，在节流装置的上、下游之间产生压差，从而由压差计测出差压。流量愈大，差压也愈大，流量和差压之间存在一定的关系 本文来自www.eadianqi.com 四、转子流量计 本文来自www.eadianqi.com 又称浮子流量计。根据转子在锥形管内的高度来测量流量，如图2所示。利用流体通过转子和管壁之间的间隙时产生的差压来平衡转子的重量，流量愈大，转子被托起得愈高，使其有更大的环隙面积，也即环隙面积随流量变化，所以一般称为面积法。 本文来自www.eadianqi.com
本文来自www.eadianqi.com 图2转子流量计示意图 本文来自www.eadianqi.com 1—锥形管2—转子 自动控制网www.eadianqi.com版权所有

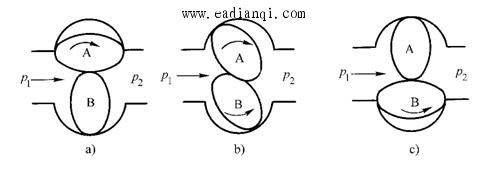

图3椭圆齿轮流量计原理图 自动控制网www.eadianqi.com版权所有
六、电磁流量计 本文来自www.eadianqi.com 电磁流量计是根据法拉第电磁感应定律制成的，是一种用来测量管道中导电性液体体积流量的仪表。电磁流量计由变送器和转换器两部分组成，变送器被安装在被测介质的管道中，将被测介质的流量变换成瞬时电信号；而转换器将瞬时电信号转换成0～10mA或4～20mA的统一标准直流信号，供仪表指示、记录或调节用。 本文来自www.eadianqi.com |
