一、压力单位和压力检测方法 本文来自www.eadianqi.com 1．压力的单位 自动控制网www.eadianqi.com版权所有
在工程上，压力定义为垂直均匀地作用于单位面积上的力，用符号p表示。 自动控制网www.eadianqi.com版权所有 2．压力的表示方法 自动控制网www.eadianqi.com版权所有 压力有三种表示方法，即绝对压力、表压力、负压或真空度，它们之间的关系如图4-7所示。 本文来自www.eadianqi.com
1）绝对压力是指物体所受的实际压力。 本文来自www.eadianqi.com 2）表压力是指一般压力仪表所测得的压力，它是高于大气压力的绝对压力与大气压力之差， 本文来自www.eadianqi.com
3）真空度是指大气压与低于大气压的绝对压力之差，是负的表压力（负压）。 自动控制网www.eadianqi.com版权所有 压力的检测方法主要有以下几种： 本文来自www.eadianqi.com （1）弹性力平衡方法基于弹性元件的弹性变形特性进行测量。 自动控制网www.eadianqi.com版权所有 （2）重力平衡方法主要有活塞式和液柱式。 自动控制网www.eadianqi.com版权所有
（3）机械力平衡方法其原理是将被测压力变换成一个集中力，用外力与之平衡，通过测量平衡时的外力来得到被测压力。 自动控制网www.eadianqi.com版权所有 （4）物性测量方法基于在压力作用下测压元件的某些物理特性发生变化的原理， 自动控制网www.eadianqi.com版权所有 二、常用压力检测仪表 自动控制网www.eadianqi.com版权所有
1．弹性式压力表 自动控制网www.eadianqi.com版权所有

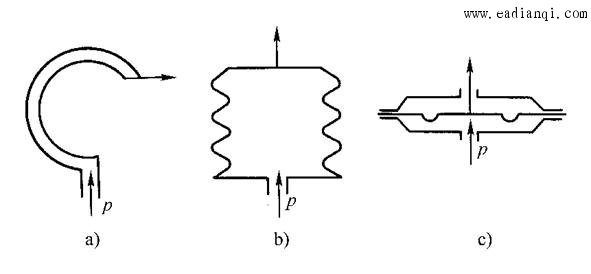

弹性式压力表是根据各种弹性元件，在被测介质压力作用下产生弹性变形的原理来测量被测介质压力的。弹性元件是弹性式压力表测压的敏感元件，随测压范围不同而异，工业上常用的有以下几种，如图1所示。 本文来自www.eadianqi.com
图1弹性元件 自动控制网www.eadianqi.com版权所有 a）弹簧管Hb）波纹管c）单膜片 自动控制网www.eadianqi.com版权所有 2．电气式压力表 自动控制网www.eadianqi.com版权所有 把压力转换为电阻、电容、电感或电势等电量，从而实现压力的间接测量的压力表叫做电气式压力表。这种压力表反应较快，测量范围广、精度可达0.2%，便于远距离传送，所以在生产过程中可以实现压力自动检测、自动控制和报警，适用于测量压力变化快、脉动压力、高真空和超高压的场合。 自动控制网www.eadianqi.com版权所有 应变片式压力表是利用电阻应变片将被测压力转换为电阻值的变化，再通过桥式电路获得mV级的电量输出，然后由二次仪表显示或记录。 自动控制网www.eadianqi.com版权所有
3．压力检测仪表的选择 本文来自www.eadianqi.com 选用的主要依据有： 本文来自www.eadianqi.com 1）必须满足工艺生产过程的要求，包括量程与精度。 本文来自www.eadianqi.com 2）必须根据被测介质的性质选用，如温度高低，工作压力大小，粘度、腐蚀性强弱，易燃易爆程度等。 自动控制网www.eadianqi.com版权所有 3）必须注意仪表安装使用的现场条件，如环境温度、电磁场、振动等。 本文来自www.eadianqi.com ①压力仪表量程的选择。仪表量程的选择应根据实际需要测量压力的大小来决定。 自动控制网www.eadianqi.com版权所有 ②压力仪表精度等级的选择。仪表量程确定后，仪表精度等级应根据生产工艺对压力测量所允许的最大误差来决定。 自动控制网www.eadianqi.com版权所有 |
