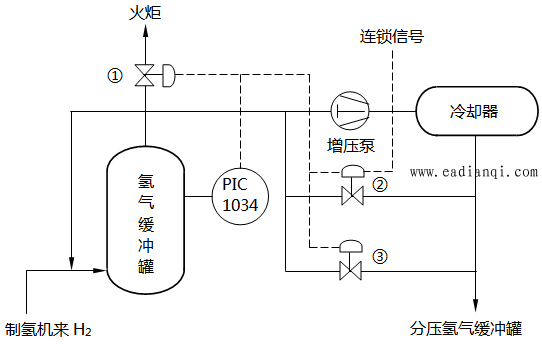

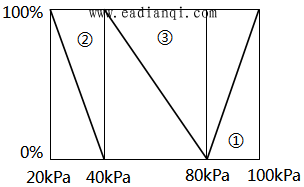

◆阀门口径：阀①的口径为6英寸；阀②的口径为4英寸 ◆流通能力Cvmax：阀①的Cvmax=360；阀②的的Cvmax=40 ◆可调比R：阀①的可调比R=50；阀②的可调比R=50 ◆调节阀流量特性：阀①为等百分比；阀②为线性 ◆PID调节器输出与分程阀动作关系：  实例2分程控制系统调节器输出与分程阀动作关系 分程控制系统实例3 例3为加氢裂化装置氢气缓冲罐压力分程控制。用一个调节器的输出信号去控制三个调节阀，阀②、阀③各承担增压机额定负荷的50%，正常操作时压力调节器(正作用)输出信号控制阀③达到系统稳定。如果压力P1下降值40kPa-20kPa范围内阀②投入运行，返回量增加，使P1回到给定值。当制氢装置发生故障P1突然下降是阀②全开返回，返回量增加50%，P1回到给定值，但阀②仍由联锁信号维持全开，确保增压机(往复式)正常运转。当增压机如马达故障停车时P1突然上升，调节器输出信号升至80kPa-100kPa范围内，阀②和阀③全关，阀①打开向火炬放空，使P1回到给定值，但阀①仍由联锁信号维持全开，避免引起制氢装置的停车。 自动控制网www.eadianqi.com版权所有  加氢裂化装置氢气缓冲罐压力分程控制 加氢裂化装置氢气缓冲罐压力分程控制系统分程阀参数 ◆分程阀：阀①为气开阀；阀②为气开阀；阀③气关阀 ◆工作范围：阀①在80kPa-100kPa动作；阀②在20kPa-40kPa范围动作；阀③在40kPa-80kPa ◆阀门口径：阀①的口径为2英寸；阀②的口径为2英寸；阀③的口径为2英寸 ◆流通能力Cvmax：阀①的Cvmax=360；阀③的的Cvmax=40 ◆可调比R：阀①的可调比R=30；阀②的可调比R=30；阀③的可调比R=30 ◆调节阀流量特性：阀①为线性；阀②为线性；阀③为线性 ◆PID调节器输出与分程阀动作关系：  实例3调节器输出与分程阀动作关系 自动控制网www.eadianqi.com版权所有 分程控制系统实例4 例4为加氢裂化装置换热器温度分程控制。原设计采用8英寸高压三通阀来调节温度，现改用一阀为8英寸一阀为6英寸组成分程控制，不仅满足了工艺要求，而且替代了昂贵的高压三通阀，正常操作时温度调节器控制要求。阀①保持出口温度稳定。  加氢裂化装置换热器温度分程控制 加氢裂化装置换热器温度分程控制系统分程阀参数 ◆分程阀：阀①为气关阀；阀②为气开阀 ◆工作范围：阀①在60kPa-100kPa动作；阀②在20kPa-60kPa范围动作 ◆阀门口径：阀①的口径为8英寸；阀②的口径为6英寸 ◆流通能力Cvmax：阀①的Cvmax=850；阀③的的Cvmax=500 ◆可调比R：阀①的可调比R=100；阀②的可调比R=100 ◆调节阀流量特性：阀①和阀②为等百分比和线性可调 |
