3、热工自动装置按输出信号类型分类 按输出信号是否随时间连续变化，可分为模拟式和数字式两大类。 ①模拟式控制仪表 模拟式控制仪表的输出信号通常为随时间连续变化的模拟量。这类设备线路较简单，操作方便，价格较低，广泛应用于各工业部门。气动仪表、电动单元组合仪表、组装仪表都属于模拟式控制仪表。 ②数字式控制仪表 随着微电子技术、计算机技术和网络通信技术的迅速发展，数字式控制仪表和新型计算机自动装置越来越多地应用于生产过程自动化中，这些仪表和装置以微型计算机为核心，功能完善、性能优越，能解决模拟式仪表难以解决的问题，满足现代化生产过程中的控制要求。昌晖仪表制造有限公司生产的智能数字仪表就是这类型产品。 4、热工自动装置按布置的位置分类 从火电厂布置的角度来看，热工自动装置可分为人机接口设备、自动装置、中间设备及现场设备四大类。 ①人机接口设备包括显示仪表、操作器、记录仪、带有CRT的操作员站、各种打印机及热工信号装置等。 ②自动装置包括可编程控制器、数字调节器、分散控制系统各控制单元、通信网络及具有一定功能的自动装置。 本文来自www.eadianqi.com ③中间设备包括中间控制箱、中间继电器、中间转换器及电动机控制中心(MCC)等。 ④现场设备包括一次元件（热电偶、热电阻、各种断路器等）、温度变送器、压力变送器、流量计、雷达物位计、位置变送器、振动变送器、转速变送器等)、就地显示仪表、基地式仪表、执行器及各种电动(气动)装置。 自动控制网www.eadianqi.com版权所有

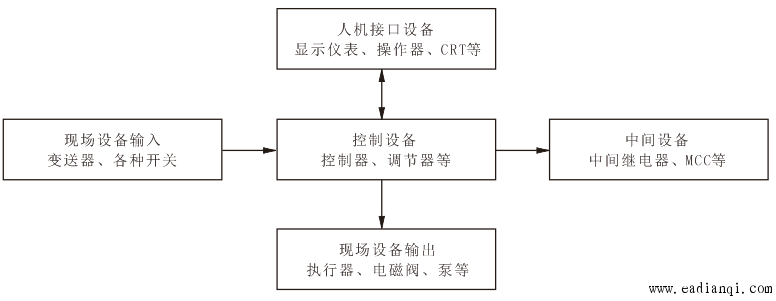

以上几类热工自动装置在控制系统中的关系，如图1所示。 自动控制网www.eadianqi.com版权所有
|
