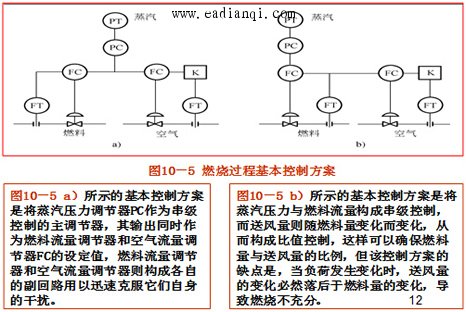

1．锅炉燃烧过程的控制任务 锅炉燃烧过程的控制任务是使燃料所产生的热量能够适应锅炉产汽的需要，同时还要保证锅炉的安全经济运行。其具体任务又可分为：①使锅炉出口蒸汽压力保持稳定；②保证燃烧过程的经济性和对环境保护的要求；③使炉膛负压保持恒定；④确保燃烧过程的安全性等。 有三个可供选择的调节量，即燃料量、送风量和引风量。 该控制系统的设计原则是：当生产负荷产生变化时，燃料量、送风量和引风量应同时协调动作，达到既要适应负荷变化、又要使燃料量和送风量成一定比例、还要使炉膛负压保持一定的效果；当生产负荷相对稳定时，应保持燃料量、送风量和引风量也相对稳定，并能迅速消除外界干扰对它们各自的影响 。 此外，为确保设备与人身安全，对因燃料的流速过快而导致烧嘴背压过高产生的 “脱火”现象、或因烧嘴背压过低产生的“回火”现象，都应设计相应的安全保护系统，防止上述现象的产生 。 2．蒸汽压力控制方 影响蒸汽压力的外界因素主要是蒸汽负荷的变化与燃料量的波动。当蒸汽负荷及燃料量波动较小、对燃烧的经济性要求不高时，可以采用调节燃料量以控制蒸汽压力的简单控制方案；而当燃料量波动较大、对燃烧的经济性又有较高要求时，则需采用燃料量/空气量对蒸汽压力的串级/比值控制方案。在串级/比值控制方案中，由于燃料量是随蒸汽负荷而变化的，所以为主动量，它与空气量（从动量）组成单闭环比值控制系统，使燃料量与空气量保持一定比例，以确保燃烧的充分性。 自动控制网www.eadianqi.com版权所有 图10－5所示为燃烧过程的两种基本控制方案。         |
