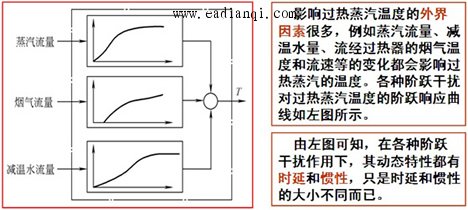

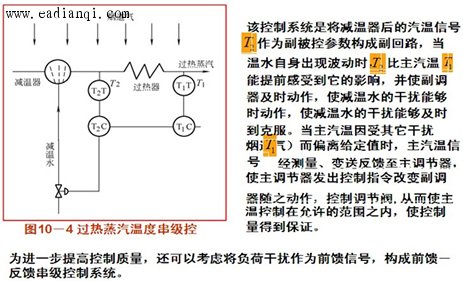

1．控制要求与过程特 过热蒸汽温度是影响安全和经济的重要参数，要求保持在±5℃的范围内。过热蒸汽温度控制系统的控制任务是使过热器出口温度维持在允许范围内  2．控制变量的选择与控制方案的确定 由于蒸汽流量的变化是负荷干扰，因而不能作为控制变量；若采用烟气侧干扰作为控制变量，则会使锅炉的结构复杂，给设计制造带来困难，也不宜作为控制变量；若采用减温水流量作为控制变量则既简单又易行。但存在的问题是：①减温水流量与过热蒸汽温度之间存在较大的时延和惯性；②在工艺上，锅炉给水与减温水常常合用一根总管，这样会导致减温水自身波动频繁。 针对上述存在的问题，如果设计简单控制系统则无法满足生产工艺的要求。为此，需要设计较为复杂的控制系统，以提高控制质量。一种可行的控制方案是设计串级控制系统，如下图所示。  |
