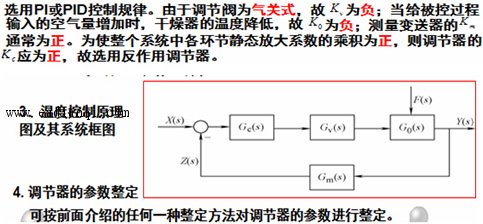

方案设计与参数整定 1. 被控参数与控制参数的选择 1）被控参数的选择 ：根据生产工艺，水分含量与干燥温度密切相关。选用干燥的温度为被控参数，水分与温度一一对应。将温度控制在一定数值上。 2）控制参数的选择 分析可知：旁路空气量与热风量混合，经风管
|
方案设计与参数整定
1. 被控参数与控制参数的选择
1）被控参数的选择 ：根据生产工艺，水分含量与干燥温度密切相关。选用干燥的温度为被控参数，水分与温度一一对应。将温度控制在一定数值上。
2）控制参数的选择
分析可知：旁路空气量与热风量混合，经风管进入干燥器，与选取乳液流量为控制参数相比虽然控制通道存在一定的纯滞后，对干燥温度校正作用的灵敏度虽然差一些，但可通过缩短传输管道的长度而减小纯滞后时间。为三个方案中最适宜的
2．仪表的选择
选用DDZ-Ⅲ型仪表，具体过程如下：
1）测温元件及变送器的选择：选用热电阻温度计。采用三线制接法，并配用温度变送器
2）调节阀的选择 ：选用气关式调节阀；根据过程特性与控制要求选用对数流量特性的调节阀
3）调节器的选择
 本文来自www.eadianqi.com

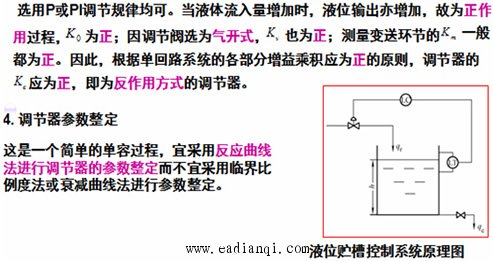

贮槽液位过程控制系统的设计
生产工艺：要求贮槽内的液位常常需要维持在某个设定值上，或只允许在某一小范围内变化。同时，为确保生产过程的安全，还要绝对保证液体不产生溢出。
方案设计与参数整定
1. 被控参数的选择 ：根据工艺要求，选择贮槽的液位为直接被控参数
2. 控制参数的选择 ：影响贮槽液位的参数有两个，一个是液体的流入量，一个是液体的流出量 这两个参数对被控参数的影响一样，但从保证液体不产生溢出的要求考虑，选择液体的流入量作为控制参数则更为合理。
3.测控仪表的选择
1） 测量元件及变送器的选择 ：选用差压式传感器与DDZ-Ⅲ型差压式变送器以实现贮槽液位的测量和变送
2） 调节阀的选择
选用气开式调节阀，由于贮槽是单容特性，故选用对数流量特性的调节阀即可
3） 调节器的选择 本文来自www.eadianqi.com
