我们把描述系统或元件的动态特性的数学表达式叫做系统或元件的数学模型。 本文来自www.eadianqi.com

深入了解元件及系统的动态特性，准确建立它们的数学模型－称建模，只有得到较为准确的数学建模，才能设计出性能良好的控制系统。 本文来自www.eadianqi.com

动态特性    控制系统所采用的元件种类繁多，虽然各自服从的规律，但它们有一共同点：即任何系统或元件总有物质或能量流入，同时又有某些物质或能量流出，系统通常又是有贮存物质或能量的能力，贮存量的多少用状态变量来表示。状态变量是反应系统流入量或流出量之间平衡的物理量，由于外部供给系统的物质或能量的速率是有限的，不可能是无穷大，因此，系统的状态变量有一个状态变到另一个状态不可能瞬间完成，而要经过一段时间。这样，状态变量的变化就有一个过程，这就是动态过程。例如，电路中电容上的电压是一个状态变量，它由一个值变到另一个值不可能瞬间完成。具有一定惯量的物体的转速是一个状态变量，转速的变化也是一个过渡过程，具有一定质量的物体的温度是一个状态变量，它由温度T0变到T，同样有一个动态过程；又如容器中液位也是一个状态变量，液位的变化也要一定的时间。

本文来自www.eadianqi.com

建立控制系统数学模型的方法有 本文来自www.eadianqi.com

1）分析法－对系统各部分的运动机理进行分析，依据系统本身所遵循的有关定律 自动控制网www.eadianqi.com版权所有

列写数学表达式，并在列写过程中进行必要的简化。 本文来自www.eadianqi.com

建立系统数学模型的几个步骤：

•         建立物理模型。

•         列写原始方程。利用适当的物理定律—如牛顿定律、基尔霍夫电流和电压定律、能量守恒定律等）

•         选定系统的输入量、输出量及状态变量（仅在建立状态模型时要求），消去中间变量，建立适当的输入输出模型或状态空间模型。 自动控制网www.eadianqi.com版权所有

2）实验法－是根据系统对某些典型输入信号的响应或其它实验数据建立数学模型。即人为施加某种测试信号，记录基本输出响应。这种用实验数据建立数学模型的方法也称为系统辩识。

自动控制网www.eadianqi.com版权所有

数学模型的逼近 自动控制网www.eadianqi.com版权所有

1、线性系统和非线性系统

本文来自www.eadianqi.com

1)  线性系统

可以用线性微分方程描述的系统。如果方程的系数为常数，则为线性定常系统；

自动控制网www.eadianqi.com版权所有

例：，其中,a,b,c,d均为常数。

自动控制网www.eadianqi.com版权所有

如果方程的系数是时间t的函数，则为线性时变系统； 本文来自www.eadianqi.com

线性系统线性是指系统满足叠加原理，即：系统在几个外力作用下所产生的响应等于各个外加作用单独作用时的响应之和。

自动控制网www.eadianqi.com版权所有

可加性：

齐次性：

或 本文来自www.eadianqi.com

2) 非线性系统 自动控制网www.eadianqi.com版权所有

用非线性微分方程描述的系统。非线性系统不满足叠加原理。 本文来自www.eadianqi.com

例：就是非线性系统。 本文来自www.eadianqi.com

实际的系统通常都是非线性的，线性只在一定的工作范围内成立。 本文来自www.eadianqi.com

即在实际系统中，变量之间不同程度地包含有非线性关系，如：间隙、饱合、死区、干磨擦特性等。 本文来自www.eadianqi.com

非线性系统为分析方便，通常在合理的条件下，可进行如下外理： 自动控制网www.eadianqi.com版权所有

①线性化 ②忽略非线性因素 ③用非线性系统的分析方法来处理。 自动控制网www.eadianqi.com版权所有

3）线性系统和非线性系统的判别

设某系统的微分方程如下： 本文来自www.eadianqi.com

自动控制网www.eadianqi.com版权所有

①若方程的系数a_i,b_j都既不是x_o(t)和x_i(t)及它们的导数的函数，又不是时间的函数，则此方程是线性定常的，此系统为线性定常系统。 自动控制网www.eadianqi.com版权所有

②若a_i,b_j是时间的函数，则该方程是线性时变的，此系统称为线性时变系统。 本文来自www.eadianqi.com

③若a_i,b_j中只要有一个系数依赖于x_o(t)和x_i(t)或它们的导数，或者在微分方程中出现t r 其它函数形式，该方程为非线性的。 本文来自www.eadianqi.com

例：  线定常

自动控制网www.eadianqi.com版权所有

  非线性 自动控制网www.eadianqi.com版权所有

判断下列微分方程表达的系统是线性系统还是非线性系统？

自动控制网www.eadianqi.com版权所有

a:  (线定常) 本文来自www.eadianqi.com

b:  (非线性) 自动控制网www.eadianqi.com版权所有

c: （线时变）

本文来自www.eadianqi.com

式中：u:输入信号  y:输出信号  a_i(t)：时变系统

3、本课程涉及的数学模型形式 本文来自www.eadianqi.com

时间域：微分方程（一阶

  本文来自www.eadianqi.com

复数域：传递函数、结构图 本文来自www.eadianqi.com

频率域：频率特性 自动控制网www.eadianqi.com版权所有

二、系统微分方程的建立

1、建立微分方程的一般步骤 自动控制网www.eadianqi.com版权所有

1)分析系统工作原理和信号传递变换的过程，确定系统和各元件的输入、输出量； 本文来自www.eadianqi.com

2)从输入端开始，按照信号传递变换过程，依据各变量遵循的物理学定律，依次列写出各元件、部件的动态微分方程；

本文来自www.eadianqi.com

3)消去中间变量，得到描述元件或系统输入、输出变量之间关系的微分方程； 本文来自www.eadianqi.com

4)标准化：右端输入，左端输出，导数降幂排

2、机械系统微分方程的列写 本文来自www.eadianqi.com

机械系统中部件的运动有直线和转动两种。机械系统中以各种形式出现的物理现象，都可简化为质量、弹簧和阻尼三个要素。列写其微分方程通常用 本文来自www.eadianqi.com

达朗贝尔原理。即：作用于每一个质点上的合力，同质点惯性力形成平衡力系。

用公式表示： 本文来自www.eadianqi.com

本文来自www.eadianqi.com

自动控制网www.eadianqi.com版权所有

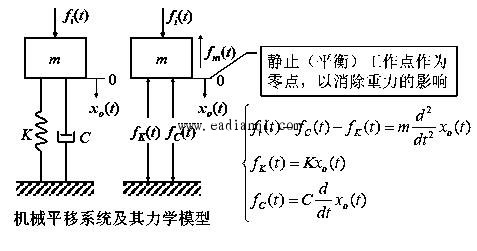

1）直线运动（机械平移系统） 本文来自www.eadianqi.com

自动控制网www.eadianqi.com版权所有

式中，m、C、K通常均为常数，故机械平移系统可以由二阶常系数微分方程描述。显然，微分方程的系数取决于系统的结构参数，而阶次等于系统中独立储能元件（惯性质量、弹簧）的数量。 本文来自www.eadianqi.com

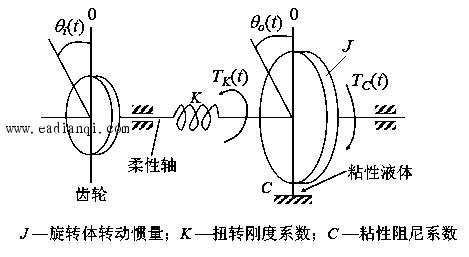

2）转动系统 自动控制网www.eadianqi.com版权所有

本文来自www.eadianqi.com

本文来自www.eadianqi.com

3、电网络系统 自动控制网www.eadianqi.com版权所有

电网络系统分析主要根据基尔霍夫电流定律和电压定律写出微分方程式，进而建立系统的数学模型。

1）基尔霍夫电流定律：汇聚到某节点的所有电流之代数和应等于0（即流出节点的电流之和等于所有流进节点的电流之和）。 自动控制网www.eadianqi.com版权所有

2）尔霍夫电压定律

电网络的闭合回路中电势的代数和等于沿回路的电压降的代数和。

本文来自www.eadianqi.com

自动控制网www.eadianqi.com版权所有

电网络系统中三人基本原件是：电阻、电感、电容 本文来自www.eadianqi.com

电阻： 本文来自www.eadianqi.com

本文来自www.eadianqi.com

电容： 本文来自www.eadianqi.com

电感：

自动控制网www.eadianqi.com版权所有

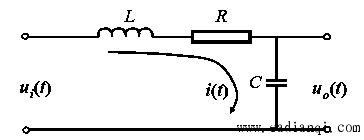

例： 本文来自www.eadianqi.com

自动控制网www.eadianqi.com版权所有

本文来自www.eadianqi.com

自动控制网www.eadianqi.com版权所有

小结

物理本质不同的系统，可以有相同的数学模型，从而可以抛开系统的物理属性，用同一方法进行具有普遍意义的分析研究（信息方法）。

本文来自www.eadianqi.com

从动态性能看，在相同形式的输入作用下，数学模型相同而物理本质不同的系统其输出响应相似。相似系统是控制理论中进行实验模拟的基础；

通常情况下，元件或系统微分方程的阶次等于元件或系统中所包含的独立储能元（惯性质量、弹性要素、电感、电容、液感、液容等）的个数；因为系统每增加一个独立储能元，其内部就多一层能量（信息）的交换。

自动控制网www.eadianqi.com版权所有

系统的动态特性是系统的固有特性，仅取决于系统的结构及其参数。
