自动控制系统结构图的组成和绘制

时间:2017-05-20 17:38来源:未知 编辑:admin
(1)系统结构图的组成单元 A 信号线 B 引出点(或测量点) C 比较点(或综合点) D 方框(或环节) 下图为结构图的基本组成单元 (2)系统结构图的绘制方法 (1)考虑负载效应,列写元部件传递函数,用方框表示; (2)根据元部件的信号流向,用信号线依次连接方
    (1)系统结构图的组成单元
    A 信号线
    B 引出点(或测量点)
    C 比较点(或综合点)
    D 方框(或环节)

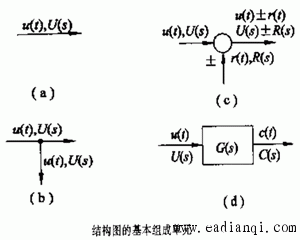

    下图为结构图的基本组成单元

    (2)系统结构图的绘制方法
    (1)考虑负载效应,列写元部件传递函数,用方框表示;
    (2)根据元部件的信号流向,用信号线依次连接方框,得方框图。
    下面举例说明:

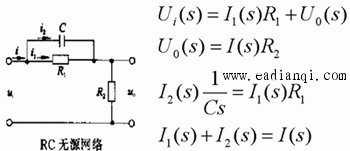

    例 试绘制无源网络的结构图。
