振荡环节的对数幅频特性为对于非最小相位振荡环节与振荡环节的对数幅频渐进特性曲线相同，二阶微分环节和非最小相位二阶微分环节与振荡环节的对数幅频渐进特性曲线关于0dB线对称。注意：在实际分析对数幅频渐进特

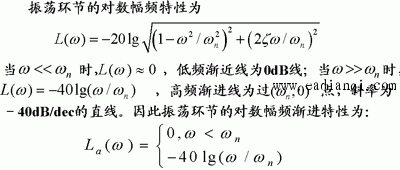

振荡环节的对数幅频特性为

对于非最小相位振荡环节与振荡环节的对数幅频渐进特性曲线相同，二阶微分环节和非最小相位二阶微分环节与振荡环节的对数幅频渐进特性曲线关于0dB线对称。

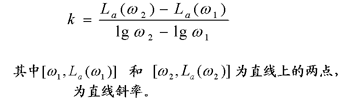

注意：在实际分析对数幅频渐进特性曲线时，常用的半对数坐标系中的直线方程为：
