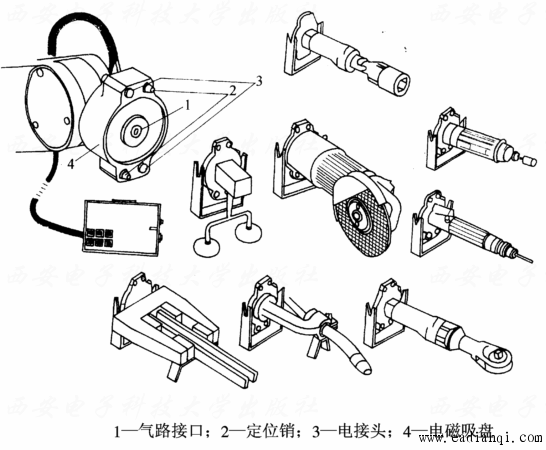

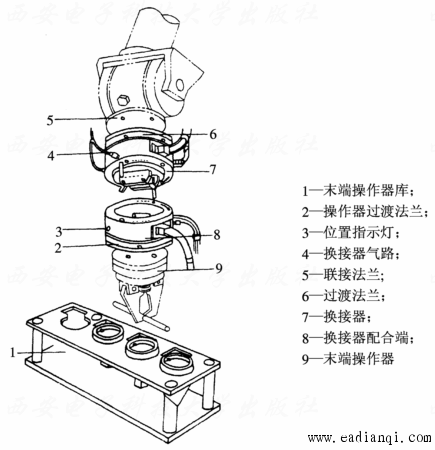

1. 专用末端操作器 机器人是一种通用性很强的自动化设备,可根据作业要求完成各种动作, 再配上各种专用的末端操作器后,就能完成各种动作。如在通用机器人上安装焊枪就成为一台焊接机器人, 安装拧螺母机则成为一台装配机器人。目前有许多由专用电动、气动工具改型而成的操作器, 如图2.19所示, 有拧螺母机、焊枪、电磨头、电铣头、抛光头、激光切割机等。 所形成的一整套系列供用户选用, 使机器人能胜任各种工作。 图1还有一个装有电磁吸盘式换接器的机器人手腕, 电磁吸盘直径60 mm, 质量为1 kg,吸力1100 N, 换接器可接通电源、信号、压力气源和真空源,电插头有18芯,气路接头有5路。为了保证联接位置精度,设置了两个定位销。在各末端操作器的端面装有换接器座,平时陈列于工具架上,需要使用时机器人手腕上的换接器吸盘可从正面吸牢换接器座,接通电源和气源, 然后从侧面将末端操作器退出工具架, 机器人便可进行作业。  自动控制网www.eadianqi.com版权所有 图1 各种专用末端操作器和电磁吸盘式换接器 2. 换接器或自动手爪更换装置 使用一台通用机器人,要在作业时能自动更换不同的末端操作器, 就需要配置具有快速装卸功能的换接器。换接器由两部分组成: 换接器插座和换接器插头, 分别装在机器腕部和末端操作器上,能够实现机器人对末端操作器的快速自动更换。 专用末端操作器换接器的要求主要有:同时具备气源、电源及信号的快速联接与切换; 能承受末端操作器的工作载荷; 在失电、 失气情况下, 机器人停止工作时不会自行脱离;具有一定的换接精度等。图2所示为气动换接器和专用末端操作器库。该换接器也分成两部分: 一部分装在手腕上, 称为换接器; 另一部分装在末端操作器上, 称为配合器。利用气动锁紧器将两部分进行联接, 并具有就位指示灯以表示电路、 气路是否接通。 具体实施时, 各种末端操作器放在工具架上, 组成一个专用末端操作器库, 如图2所示。  自动控制网www.eadianqi.com版权所有 图 2 气动换接器与专用末端操作器库

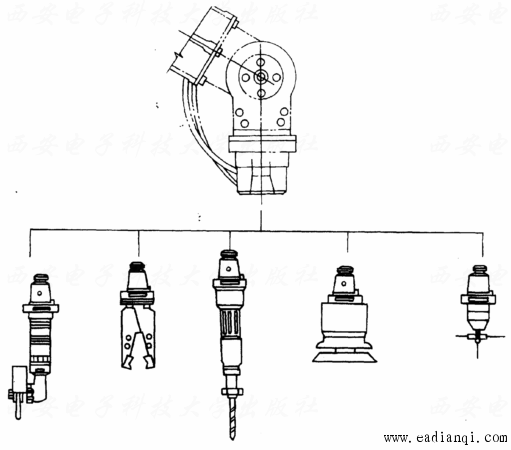

图 3 专用末端操作器库

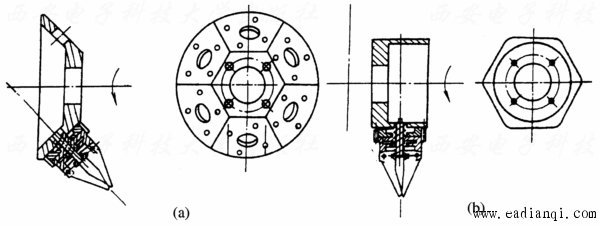

3. 多工位换接装置某些机器人的作业任务相对较为集中,需要换接一定量的末端操作器, 又不必配备数量较多的末端操作器库。这时， 可以在机器人手腕上设置一个多工位换接装置。例如,在机器人柔性装配线某个工位上,机器人要依次装配如垫圈、螺钉等几种零件, 装配采用多工位换接装置,可以从几个供料处依次抓取几种零件, 然后逐个进行装配, 既可以节省几台专用机器人,也可以避免通用机器人频繁换接操作器和节省装配作业时间。多工位换接装置如图4所示, 就像数控加工中心的刀库一样, 可以有棱锥型和棱柱型两种形式。棱锥型换接装置可保证手爪轴线和手腕轴线一致, 受力较合理,但其传动机构较为复杂;棱柱型换接器传动机构较为简单, 但其手爪轴线和手腕轴线不能保持一致, 受力不良。  自动控制网www.eadianqi.com版权所有 图 4 多工位末端操作器换接装置 (a) 棱锥型； (b) 棱柱型 |
