机床电气故障种类繁多，同一种故障症状可对应多种引起故障的原因，而同一故障的原因，又可能有多种症状的表现形式，根据机床故障的征兆准确地判断机床存在的问题，并迅速地排除故障，这是机床维修人员的基本工作技能。这里将对CA6140型普通车床的电气故障进行介绍。 本文来自www.eadianqi.com 一、电路工作原理 本文来自www.eadianqi.com
图1所示为CA6140型车床的电路图，机床电路一般比电气传动基本环节电路复杂，为便于读图分析、查找图中元器件及其触点的位置，机床电路图的表示方法有自己相应的特点(见图中引出的标示)。 自动控制网www.eadianqi.com版权所有
图1 CA6140型车床的电路图 自动控制网www.eadianqi.com版权所有 1．主电路 自动控制网www.eadianqi.com版权所有
主电路有三台电动机，均为正转控制。主轴电动机M1由交流接触器KM控制，带动主轴旋转和工件作进给运动；冷却泵电动机M2由中间继电器KAl控制，输送切削冷却液；溜板快速移动电动机M3由KA2控制，在机械手柄的控制下带动刀架快速作横向或纵向进给运动。主轴的旋转方向、主轴的变速和刀架的移动方向均由机械控制实现。 本文来自www.eadianqi.com 主轴电动机M1和冷却泵电动机M2设有过载保护，FUl作为冷却泵电动机M2、溜板快速移动电动机M3、控制变压器TC一次绕组的短路保护。 自动控制网www.eadianqi.com版权所有
提示：机床电路的读图应从主电路着手，根据主电路电动机控制形式，分析其控制内容，包括启动方式、调速方法、制动控制和自动循环等基本控制环节。 自动控制网www.eadianqi.com版权所有
2．控制电路 自动控制网www.eadianqi.com版权所有
(1)机床电源引入 自动控制网www.eadianqi.com版权所有 正常工作状态下SB和SQ2处于断开状态，QF线圈不通电。SQ2装于配电箱壁龛门后，打开配电箱壁龛门时，SQ2恢复闭合，QF线圈得电，断路器QF自动断开，切断电源进行安全保护。控制回路的电源由控制变压器TC二次侧输出11OV电压提供，FU2为控制回路提供短路保护。 自动控制网www.eadianqi.com版权所有 (2)主轴电动机M1的控制 为保护人身安全，车床正常运动时必须将皮带罩合上，位置开关SQl装于主轴皮带罩后，起断电保护作用。按下SB2，M1启动；按下SBl，M1失电停转。 自动控制网www.eadianqi.com版权所有 (3)溜板快速移动电动机M3的控制 溜板快速移动电动机M3的启动，由安装在刀架上的快速进给操作手柄顶端按钮SB3点动控制。 自动控制网www.eadianqi.com版权所有 (4)冷却泵电动机M2的控制 冷却泵电动机M2与主轴电动机M1采用顺序控制，只有当接触器KM得电，主轴电动机M1启动后，转动旋钮开关SB4，中间继电器KAl线圈得电，冷却泵电动机M2才能启动。KM失电，主轴电动机停转，M2自动停止运行。FR2为冷却泵电动机提供过载保护。 自动控制网www.eadianqi.com版权所有 (5)照明、信号回路 控制变压器TC的二次侧输出的24V、6V电压分别作为车床照明、信号回路电源，FU4、FU3分别为其各自的回路提供短路保护。 本文来自www.eadianqi.com
提示：控制电路的分析可按控制功能的不同，划分为若干控制环节进行分析；在对各控制环节分析时，还应注意各控制环节之间的联锁关系，最后再对整体电路进行分析。 自动控制网www.eadianqi.com版权所有 二、典型故障的判断与处理 自动控制网www.eadianqi.com版权所有 1．故障检测流程 本文来自www.eadianqi.com 为了帮助检修人员准确、快速地判断出机床电气故障的位置和原因，现以CA6140型车床常见故障为例，介绍一下故障检测的基本方法和流程。 本文来自www.eadianqi.com (1)按下启动按钮，主轴电动机M1不能启动，KM不能吸合故障检修流程如图2所示。 自动控制网www.eadianqi.com版权所有 在进行故障检测时，对于同一个线号至少有两个相关接线连接点，应根据电路逐一测量，判断是属于连接点处故障还是同一线号两边接点之间的导线故障。 自动控制网www.eadianqi.com版权所有 以上的检测流程是按电压法逐一展开进行的，实际检测中应根据充分试车情况尽量缩小故障区域。侧如，对于上述故障现象，若溜板快速移动正常，故障将限于0～5号线之间的区域。在实际测量中还应注意元器件的实际安装位置，为缩短故障的检测时间，应将处于同一区域元件上有可能出现故障的点优先测量。例如，KM不能吸合，在壁龛箱内测量0-6号接线端电压是否正常，没有电压才能断定故障在于到按钮SBl去的线或SBl本身，此时才能拆按钮盒检查。 自动控制网www.eadianqi.com版权所有 提示：控制电路的故障检测尽量采用电压法，当故障检测到后应断开电源再排除。 本文来自www.eadianqi.com (2)按下启动按钮，KM吸合但主轴不转 故障检修流程如图3所示。 自动控制网www.eadianqi.com版权所有 对于接触器吸合而电动机不运转的故障，属于主回路故障。主回路故障应立即切断电源，按以上流程逐一排查，不可通电测量，以免电动扰因缺相而烧毁。 本文来自www.eadianqi.com 提示：主回路故障时，为避免因缺槽荏检修访哥苹j竭望修学贸笤动机损坏的事故，继电器主触点以下部分最好采用电阻检测方法。 自动控制网www.eadianqi.com版权所有
本文来自www.eadianqi.com

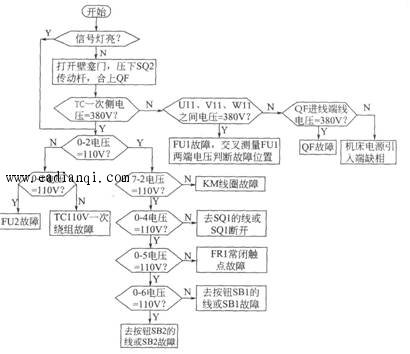

图2 CA6140型车床故障检测流程(一) 本文来自www.eadianqi.com (3)按下SB3刀架，溜板快速移动电动机不能启动 故障检修流程如图4所示。 本文来自www.eadianqi.com
本文来自www.eadianqi.com

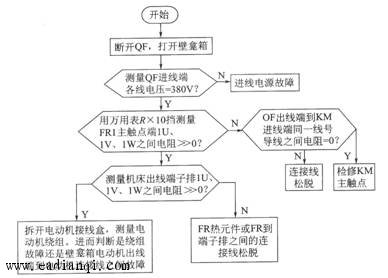

图3 CA6140型车床故障检测流程(二) 本文来自www.eadianqi.com
图4 CA6140型车床故障检测流程(三) 自动控制网www.eadianqi.com版权所有
2．故障分析与处理 本文来自www.eadianqi.com (1)主轴电动机接触器KM不能吸合 自动控制网www.eadianqi.com版权所有
【故障原因分析】 本文来自www.eadianqi.com ①传动带罩壳没有装好，限位开关S01没有闭合。 本文来自www.eadianqi.com
②带自锁停止按钮SBl没有复位。 自动控制网www.eadianqi.com版权所有
③热继电器FRl脱扣。 本文来自www.eadianqi.com ④KM接触器线圈烧坏或开路。 自动控制网www.eadianqi.com版权所有 ⑤熔断器FU3熔丝断。 本文来自www.eadianqi.com ⑥控制线路断线或松脱。 本文来自www.eadianqi.com
【故障排除与检修】 自动控制网www.eadianqi.com版权所有
①重新装好传动带罩壳，压迫限位。 自动控制网www.eadianqi.com版权所有 ②旋转拔出停止按钮SBl。 本文来自www.eadianqi.com ③查出脱扣原因，手动复位。 自动控制网www.eadianqi.com版权所有
④用万用表测量检查，并更换新线圈。 本文来自www.eadianqi.com ⑤检查线路是否有短路或过载，排除后按原有规格接上新的熔丝。 自动控制网www.eadianqi.com版权所有 ⑥用万用表或接灯泡逐级检查断在何处，查出后更换新线或 本文来自www.eadianqi.com 装接牢固。 自动控制网www.eadianqi.com版权所有 (2)主轴电动机不转 自动控制网www.eadianqi.com版权所有 【故障原因分析】 自动控制网www.eadianqi.com版权所有 ①接触器KM没有吸合。 自动控制网www.eadianqi.com版权所有 ②接触器KM主触头烧坏或卡住造成缺相。 自动控制网www.eadianqi.com版权所有 ③主电动机三相线路个别线头烧坏或松脱。 自动控制网www.eadianqi.com版权所有 ④电动机绕组出线断。 本文来自www.eadianqi.com
⑤电动机绕组烧坏开路。 本文来自www.eadianqi.com
⑥机械传动系统咬死，使电动机堵转。 自动控制网www.eadianqi.com版权所有
【故障排除与检修】 本文来自www.eadianqi.com ①按故障2检查修复。 自动控制网www.eadianqi.com版权所有 ②拆开灭弧罩查看主触头是否完好，有否不平或卡住现象，调整触头或更换触头。 自动控制网www.eadianqi.com版权所有
③查看三相线路各连接点有否烧坏或松脱，更换新线或重新接好。 本文来自www.eadianqi.com ④用万用表检查，并重新接好。 自动控制网www.eadianqi.com版权所有 ⑤用万用表检查，拆开电动机重绕。 自动控制网www.eadianqi.com版权所有
⑥拆去传动带，单独开动电动机，如果电动机正常运转，则说明机械传动系统中有咬死现象，检查机械部分故障。首先判断是否过载，可先将刀具退出，重新启动，如果电动机不能正常运转，再按照传动路线逐级检查。 自动控制网www.eadianqi.com版权所有 (3)主轴电动机能启动，但自动空气断路器QF跳闸 本文来自www.eadianqi.com 【故障原因分析】 本文来自www.eadianqi.com
①主回路有接地或相间短路现象。 本文来自www.eadianqi.com ②主电动机绕组有接地或匝间、相间有短路现象。 自动控制网www.eadianqi.com版权所有
③缺相启动。 自动控制网www.eadianqi.com版权所有
【故障排除与检修】 本文来自www.eadianqi.com ①用万用表或兆欧表检查相与相及对地的绝缘状况。 自动控制网www.eadianqi.com版权所有
②用万用表或兆欧表检查匝间、相间及接地绝缘状况。 本文来自www.eadianqi.com ③检查三相电压是否正常。 自动控制网www.eadianqi.com版权所有
(4)主轴电动机能启动，但转动短暂时间后又停止转动 本文来自www.eadianqi.com 【故障原因分析】 自动控制网www.eadianqi.com版权所有 接触器KM吸合后自锁不起作用。 本文来自www.eadianqi.com 【故障排除与检修】 自动控制网www.eadianqi.com版权所有 检查KM自锁回路导线是否松脱，触头是否损坏。 本文来自www.eadianqi.com (5)溜板快速移动电动机不转 本文来自www.eadianqi.com 【故障原因分析】 自动控制网www.eadianqi.com版权所有
①传动带罩壳限位SQl没有压迫。 自动控制网www.eadianqi.com版权所有 ②停止按钮KA2在自锁停止状态。 本文来自www.eadianqi.com ③按钮SB3接触不良。 本文来自www.eadianqi.com ④电动机线圈烧坏。 自动控制网www.eadianqi.com版权所有 ⑤熔断器FU2熔断。 本文来自www.eadianqi.com ⑥机械故障。 本文来自www.eadianqi.com
【故障排除与检修】 自动控制网www.eadianqi.com版权所有
①调整限位器距离与行程。 自动控制网www.eadianqi.com版权所有
②修理或更换停止按钮。 自动控制网www.eadianqi.com版权所有 ③修理或更换按钮SB3。 本文来自www.eadianqi.com ④重绕线圈或更换电动机。 本文来自www.eadianqi.com
⑤检查短路原因并排除。 本文来自www.eadianqi.com ⑥排除机械故障。 本文来自www.eadianqi.com |
