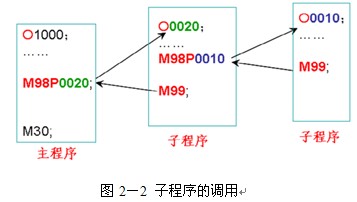

1．程序的构成 一个完整的零件加工程序由程序号(名)和若干个程序段组成，每个程序段由若干个指令字组成，每个指令字又由字母、数字和符号组成。例如： O0001；程序名 N10 G92 X0 Y0 Z200.0； N20 G90 G00 X50.0 Y60.0 S300 M03； N30 G01 X10.0 Y50 .0 F150 ； …… N110 M30；程序结束指令 2．程序段格式 程序段格式是指一个程序段中指令字的排列顺序和表达方式。在国际标ISO6983-I-1982和我国的GB8870-1988标准中都作了具体规定。目前数控系统广泛采用的是字地址程序段格式。 字地址程序段格式由一系列指令字或称功能字组成，程序段的长短、指令字的数量都是可变的，指令字的排列顺序没有严格要求。各指令字可根据需要选用，不需要的指令字以及与上一程序段相同的续效指令字可以不写。这种格式的优点是程序简短、直观、可读性强、易于检验、修改。字地址程序段的一般格式如下： 自动控制网www.eadianqi.com版权所有  3．主程序和子程序 零件数控加工程序可由主程序和子程序组成。在一个加工程序中，如果有几个连续的程序段在多处重复出现，则可将这些重复使用的程序段按规定的格式独立编号成子程序，输入到数控系统的子程序存储区中，以备调用。程序中子程序以外的部分便称为主程序。在执行主程序的过程中，如果需要，可调用子程序，并可以多次重复调用。
|
