JK触发器原理图解

时间:2017-04-27 09:05来源:www.eadianqi.com 编辑:自动控制网
其逻辑符号如图所示。时钟C端加小圆圈,表示C脉冲下降沿触发翻转。状态表如表7-3所示。可归纳如下: JK=00状态不变; JK=10(或01)与J相同; JK=11次态取非(连续翻转)。 特性方程为:Qn+1=J/Qn+/KQn|C下降沿 波形图如图所示(设Q初态为0)。 目前使用的JK触发器

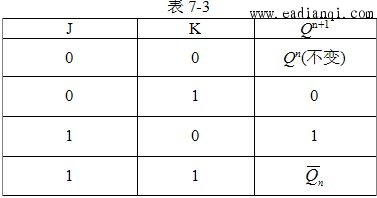

其逻辑符号如图所示。时钟C端加小圆圈,表示C脉冲下降沿触发翻转。状态表如表7-3所示。可归纳如下:
JK=00——状态不变;
JK=10(或01)——与J相同;
JK=11——次态取非(连续翻转)。
特性方程为:               Qn+1=J/Qn+/KQn|C下降沿
波形图如图所示(设Q初态为“0”)。

   目前使用的J—K触发器均为边沿触发型。 本文来自www.eadianqi.com


图1 JK触发器逻辑符号                          图2 JK触发器波形图 自动控制网www.eadianqi.com版权所有
