触发器逻辑功能的转换：仅举三例。

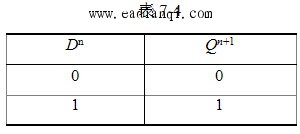

(1)J—K触发器转换为D触发器：图1所示为J—K触发器转换为D触发器的逻辑图。其状态表如表7-4所示。特性方程为：


图1 JK触发器转D触发器

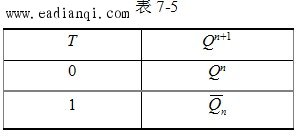

(2)J—K触发器转换为T触发器：T触发器即计数触发器，转换逻辑图如图2所示。表2为T触发器的状态表。特性方程为
                                     自动控制网www.eadianqi.com版权所有

图2 JK触发器转T触发器
(3)D触发器转换为TZ触发器：如果将D触发器的D端和Q端相连，就转换为TZ触发器，如图3所示。其特性方程为：Qn+1=/Qn
具有计数功能。

图3 D触发器转T’触发器
