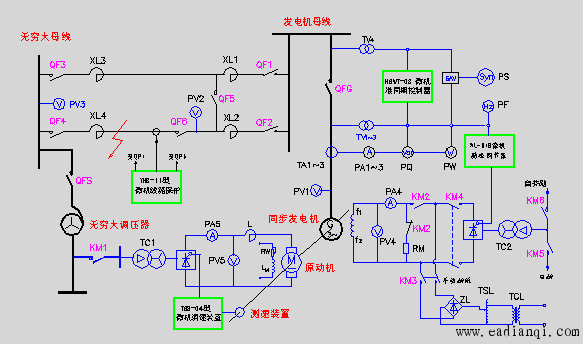

电力系统是由许多发电厂，输电线路和各种形式的负荷组成的。由于元件数量大，接线复杂，因而大大地增加了分析计算的复杂性。作为电力系统的调度和通信中心担负着整个电力网的调度任务，以实现电力系统的安全优质和经济运行的目标。 “PS—5G型电力系统微机监控实验台”相当于电力系统的调度和通信中心。针对5个发电厂的安全、合理分配和经济运行进行调度，针对电力网的有功功率进行频率调整，针对电力网的无功功率的合理补偿和分配进行电压调整。  微机监控实验台对电力网的输电线路、联络变压器、负荷全采用了微机型的标准电力监测仪，可以现地显示各支路的所有电气量。开关量的输入、输出则通过可编程控制器来实现控制，并且各监测仪和PLC通过RS-485通信口与上位机相联，实时显示电力系统的运行状况。 所有常规监视和操作除在现地进行外，均可以在远方的监控系统上完成，计算机屏幕显示整个电力系统的主接线的开关状态和潮流分布，通过画面切换可以显示每台发电机的运行状况，包括励磁电流、励磁电压、通过鼠标的点击，可远方投、切线路或负荷，还可以通过鼠标的操作增、减有功或无功功率，实现电力系统自动化的遥测、遥信、遥控、遥调等功能。运行中可以打印实验接线图、潮流分布图、报警信息、数据表格以及历史记录等。 自动控制网www.eadianqi.com版权所有 |
