35~110kV变电所电气主接线典型方案见图。 图 35110KV变电所电气主接线图 说明: 1.变压器高压侧(110kV)采用内桥接线(也可采用线路变压器组或单母分段接线)。低压侧采用单母分段(出线回路少时,也可采用单母线接线)。 2.两台变压器都是采用有载调压变压

35~110kV变电所电气主接线典型方案见图。

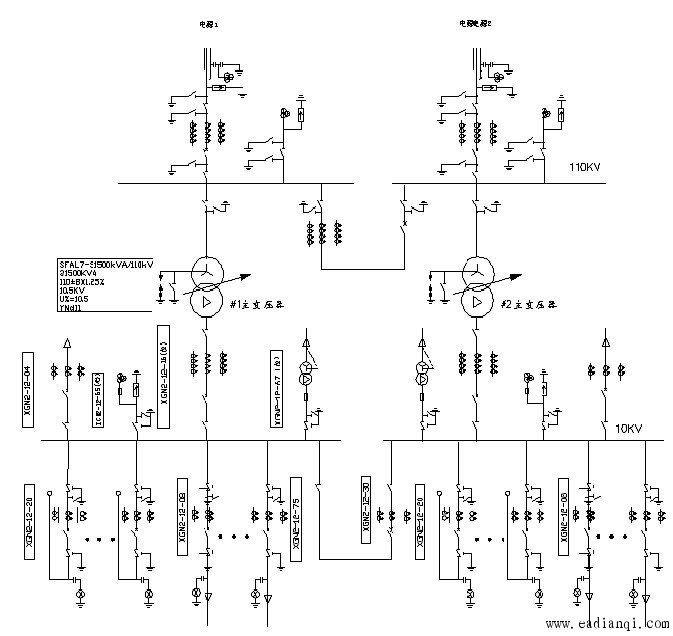

图  35·110KV变电所电气主接线图

说明: 本文来自www.eadianqi.com

1.变压器高压侧(110kV)采用内桥接线(也可采用线路变压器组或单母分段接线)。低压侧采用单母分段(出线回路少时,也可采用单母线接线)。

本文来自www.eadianqi.com

2.两台变压器都是采用有载调压变压器(110/ 10kV);可以互为备用。

本文来自www.eadianqi.com

3.两台所用变压器(10/ 0.4kV)分别接在10kV母线的两段上,供本所用电,并互为备用。 本文来自www.eadianqi.com

4.两电压级母线上和110kV线路上均设有避雷器。 本文来自www.eadianqi.com

5.配置一定的电压互感器和电流互感器。 自动控制网www.eadianqi.com版权所有

6.110kV线路采用二回架空电源进线,同时供电;10kV出线既有架空出线也有电缆出线。 自动控制网www.eadianqi.com版权所有

7.110kV采用屋外配电装置,10kV侧采用屋内成套配电装置。 本文来自www.eadianqi.com

8.10kV母线的两段上还应配置无功补偿装置。 自动控制网www.eadianqi.com版权所有
