工厂供电系统是电力系统的一个组成部分，必然受到电力系统工况的影响和制约。但工厂供电系统与电力系统又有不同，它要反映工厂用户的特点和要求。因此，供电系统的主接线确定、设备选择、负荷计算、短路电流计算及保护选择都应有其特点。 自动控制网www.eadianqi.com版权所有 1.安全：不应发生人身事故和设备事故。应有其特点。 本文来自www.eadianqi.com 2.可靠：要满足各种等级用电负荷的可靠性要求。 自动控制网www.eadianqi.com版权所有
3.优质：应满足用户对电压、频率、波形不畸变等电能质量指标的要求。 自动控制网www.eadianqi.com版权所有 4.经济：接线要简单，投资要少，运行维持费用要低。 自动控制网www.eadianqi.com版权所有 一级负荷：因突然停电会造成设备损坏或造成人身伤亡，因此必须有两个独立电源供电。 自动控制网www.eadianqi.com版权所有 二级负荷：为突然停电会造成经济上的较大损失或会造成社会秩序的混乱，因此要求必须双回路供电。 本文来自www.eadianqi.com 三级负荷：对供电电源不作特殊要求。 本文来自www.eadianqi.com 工厂供电系统结构见图1。 自动控制网www.eadianqi.com版权所有
|

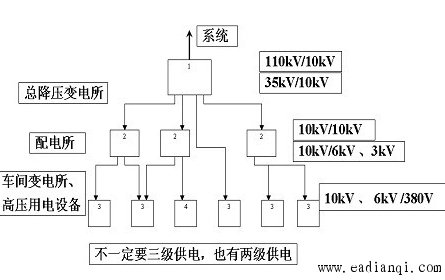

图1 工厂供电系统结构图
