生活用热水主要是洗脸、洗衣、食堂洗涤及洗澡等，所需温度各异，一般在30～60℃。热水的供水温度应高于用水点的用水温度，供水温度要比用水温度至少多5℃，即供水出口温度不低于55～65℃，设计时应按65～70℃考虑。设定为55℃启泵，65℃停泵。下面以民用建筑的热水循环泵为例加以说明。 本文来自www.eadianqi.com 热水循环泵一般安装在热水系统的管道上，两台泵一台工作，一台备用。受安在回水管上的同一个电接点温度计ST控制，或受楼宇自动化（BAS）系统、计算机数字式直接控制（DDC）空调自控系统控制，如图所示。 本文来自www.eadianqi.com 当控制温度低于给定值时,ST的触头ST(5-7)闭合,当温度上升到限定值时,ST的触头ST(5-11)闭合。当开关SM处于SM(1-5)闭合位置时,则中间继电器KA1、KA2受电接点温度计ST控制。SM处于SM（1－3）闭合位置时，则中间继电器KA1、KA2不受ST控制，而由楼宇自动化系统BAS或计算机系统控制。转换开关SA可以使水泵处于自动、零位或手动工作方式。 自动控制网www.eadianqi.com版权所有
本文来自www.eadianqi.com

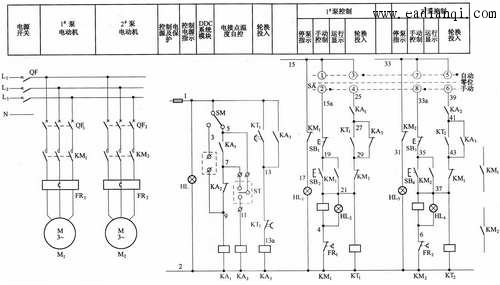

图 两台热水循环泵温度自动控制转换电气控制线路 自动控制网www.eadianqi.com版权所有 合上自动开关QF1（或QF2），将转换开关SA转至“手动”位置。其触点1—2及7—8闭合。 自动控制网www.eadianqi.com版权所有 按下启动按钮SB2，接触器KM1的线圈通电，其主触头闭合，KM1的常开辅助触头KM1（19–21）闭合自锁，电动机M1启动。按下停止按钮SB1，接触器KM1的线圈失电，其主触头断开，电动机M1停转。 自动控制网www.eadianqi.com版权所有 2号泵电动机由启动按钮SB4和停止按钮SB3进行手动控制，原理与1号泵电动机类似。 本文来自www.eadianqi.com （2）自动控制 自动控制网www.eadianqi.com版权所有 合上自动开关QF1（或QF2），将转换开关SA转至“自动”位置，其触点3—4及5—6闭合。 本文来自www.eadianqi.com 当温度低于给定值时，ST的触头ST（5–7）闭合，使KA1线圈得电，KA1的常开触头KA1（5–7）、KA1（25–27）均闭合，使接触器KM1和时间继电器KT1得电吸合，KM1的主触头闭合，KM1的常闭辅助触头KM1（43–37）断开对KM2和KT2联锁，1号泵电动机启动；时间继电器KT1的常开触头KT1（27–29）闭合，经过预定的时间后，KT1的常开触头KT1（1–13）延时闭合，使KA3得电吸合自锁，KA3的常开触头KA3（41–43）闭合，为启动2号泵电动机做好准备。 本文来自www.eadianqi.com 当温度上升到限定值时，ST的触头ST（5–11）闭合，使KA2线圈得电，KA2的常闭触头KA2（7–9）断开，使KA1线圈失电，KA1的常开触头KA1（25–27）复位断开，使接触器KM1和时间继电器KT1失电释放，KM1的主触头断开，1号泵电动机停机。KA2的常开触头KA2（39–41）闭合，使接触器KM2和时间继电器KT2得电吸合，KM2的主触头闭合，KM2的常闭辅助触头KM2（29–21）断开对KM1和KT1联锁，2号泵电动机启动运转；时间继电器KT2的常开触头KT2（41–43）闭合，经过预定的时间后，KT2的常闭触头KT2（13–13a）延时断开，使KA3失电释放，KA3的常开触头KA3（41–43）复位断开，KA3的常闭触头KA3（27–29）复位闭合，为再启动1号泵电动机做好准备。这样就完成了第一次循环。 本文来自www.eadianqi.com （3）信号显示 本文来自www.eadianqi.com 合上电源开关，绿色信号灯HL亮，表示电源已接通。电动机M1启动时，红色开泵信号灯HL2亮，停泵信号灯HL1熄灭；M2启动时，红色开泵信号灯HL4亮，停泵信号灯HL3熄灭。 |
