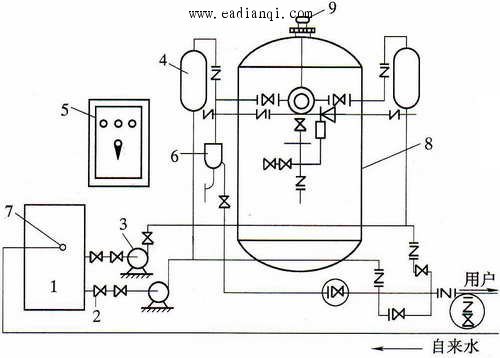

气压给水：利用气压给水设备按照设定的高低压力值自动运行，向用户自动供水的控制技术。所谓气压给水设备，它是一种局部升压设备，以密闭的气压水罐取代高位水箱，节省投资。 1.气压给水设备的构成 自动控制网www.eadianqi.com版权所有 如图1（a）所示，气压给水设备主要由气压罐、补气系统、管路阀门系统、加压系统和电控系统所组成。该系统选用YX–150型电接点压力表作为水位传感器，并选用浮球式传感器作为高水位超限保护水位开关。 本文来自www.eadianqi.com 2.气压给水系统工作原理 自动控制网www.eadianqi.com版权所有 气压给水系统是利用密闭的钢罐，由水泵将水压入罐内，靠罐内被压缩的空气压力将储存的水送入给水管网。但随着水量的减少，水位下降，罐内的空气比容增大，压力逐渐减小。当压力下降到设定的最小工作压力时，水泵便在压力继电器作用下启动，将水压入罐内。当罐内压力上升到设定的最大工作压力时，水泵停止供水。 自动控制网www.eadianqi.com版权所有 其实，气压给水设备的控制系统在原理上同水塔(水箱)供水系统是一致的，只是以气压罐中的两个气液界面代替了水塔(水箱)中的两个自由液位。当气压罐中的气液界面低于限定值时，水泵启动加压，使气压罐内压力升高；当压力升高使气液界面达到限定值时，水泵停止工作；此后随用户用水，气压罐内压力下降，当气液界面降至限定值时，水泵再次启动供水，增大罐内压力，如此循环工作下去，保证向用户供水的压力符合给定值要求。 自动控制网www.eadianqi.com版权所有 气压给水罐内的空气与水直接接触，在运行过程中，空气由于损失和溶解于水而减少，当罐内空气压力不足时，可由呼吸阀自动增压补气。

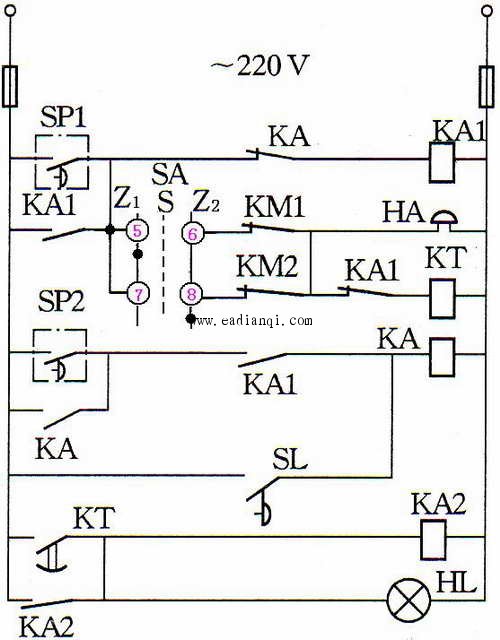

自动控制网www.eadianqi.com版权所有 7－液位报警器；8－气压罐；9－压力控制器  自动控制网www.eadianqi.com版权所有 （b）水位信号电路 本文来自www.eadianqi.com
自动控制网www.eadianqi.com版权所有 3.电气控制线路的工作过程 本文来自www.eadianqi.com 该系统的水位信号电路如图1（b）所示。水泵电动机M1、M2一用一备。 自动控制网www.eadianqi.com版权所有 ①正常工作时的控制 自动控制网www.eadianqi.com版权所有 将万能转换开关SA手柄转至“ |
