电气制图的一般规则(2)

时间:2017-05-20 17:56来源:未知 编辑:自动控制网
2.电气图的布局 电气图要求布局合理,排列均匀,图面清新易于识图。 2.1 图线的布置 图线的布置应有利于识别各种过程及信息流向。电气线路图中通常电源或信号的输入在左边(上面),输出在右边(下面)。 图线的布

2.电气图的布局

   电气图要求布局合理,排列均匀,图面清新易于识图。  本文来自www.eadianqi.com

  2.1   图线的布置

自动控制网www.eadianqi.com版权所有

      图线的布置应有利于识别各种过程及信息流向。电气线路图中通常电源或信号的输入在左边(上面),输出在右边(下面)。 本文来自www.eadianqi.com

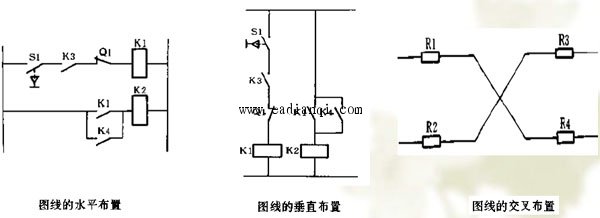

  图线的布置有以下3种:① 水平布置   ② 垂直布置   ③ 交叉布置

2.2  元器件的图形符号布置

本文来自www.eadianqi.com

  同类型的图形符号应水平或垂直成一条直线,且控制回路的负载宜靠近零线或负极。 本文来自www.eadianqi.com

  本文来自www.eadianqi.com

本文来自www.eadianqi.com

  本文来自www.eadianqi.com

3、图上元件位置的表示方法

   电路图上的电气设备、元器件很多,为了清楚表达图与图,元件与元件之间的连接情况,表示方法有三种:   ⑴坐标法;   ⑵电路编号法;   ⑶表格法;

本文来自www.eadianqi.com

  我们通常用坐标法来表示,下面着重讲述坐标法。 自动控制网www.eadianqi.com版权所有

 ⑴ 、坐标法

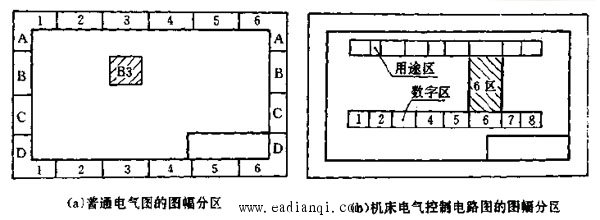

         坐标法也称图幅分区法,它是将整个图样的幅面分区,从图样的左上角开始,在图样周边的竖边方向按行用大写字母分区编号,横边方向按列用数字分区编号(分区数必须是偶数),图中某个位置的代号用该区域的字母和数字组合来表示。

本文来自www.eadianqi.com
