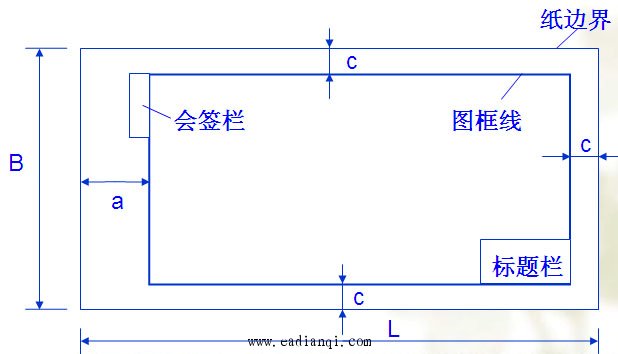

１、电气图图面的构成： 1.1 幅面 本文来自www.eadianqi.com 电气图图纸幅面一般规定为以下5个规格： A0、A1、A2、A3、A4号图纸 本文来自www.eadianqi.com 本文来自www.eadianqi.com
自动控制网www.eadianqi.com版权所有
本文来自www.eadianqi.com

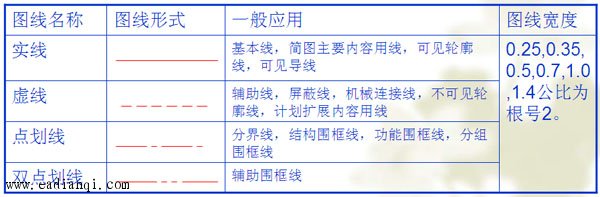

1.2 图线 自动控制网www.eadianqi.com版权所有 电气图用的图线有实线，虚线，点划线，双点划线四种。其形式及含义如下图所示 本文来自www.eadianqi.com
本文来自www.eadianqi.com

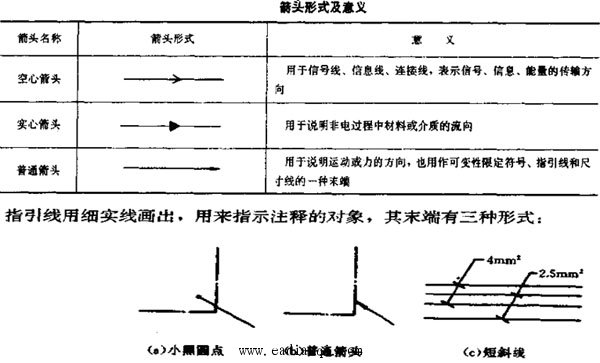

本文来自www.eadianqi.com 通常在一张电气图中只选用两种宽度的图线，出线宽度为细线的两倍。当需要两种以上的宽度时，线宽以2的倍数依次递增。平行图线的间距应不小于粗线的两倍，同时不小于0.7mm。 自动控制网www.eadianqi.com版权所有 1.3 箭头和指引线 本文来自www.eadianqi.com
本文来自www.eadianqi.com 1.4 电气图的字体 本文来自www.eadianqi.com 电气图中的字体，包括汉字，字母和数字，其大小依图幅而定。汉字应写成仿宋体，字体大小以字的高度分为7种型号：20、 14、 10、 7、 5、 3.5、 2.5。字宽约等于字高的2/3。 自动控制网www.eadianqi.com版权所有
|
