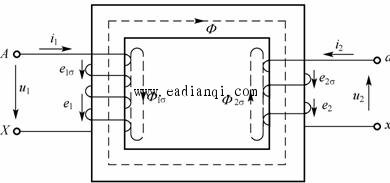

    图1　单相双绕组变压器原理图

    与电源相连的绕组，接受交流电能，通常称为原边绕组(初级绕组.一次绕组)，以A.X标注其出线端；与负载相连的绕组，送出交流电能，通常称为副边绕组(次级绕组.二次绕组)，以a.x标注其出线端。原边的匝数.电压.电动势.电流分别以N1.u1.e1.i1来表示；副边的匝数.电压.电动势.电流分别以N2.u2.e2.i2来表示。

自动控制网www.eadianqi.com版权所有

    当原边绕组接通电源，便会在铁心中产生与电源电压同频率的交变磁通。忽略漏磁，该磁通便同时与原.副边绕组相交链，耦合系数kc=1，这样的变压器称为理想变压器。根据电磁感应定律，可写出电压.电动势的瞬时方程式分别为

自动控制网www.eadianqi.com版权所有

自动控制网www.eadianqi.com版权所有

    　（1）

本文来自www.eadianqi.com

    于是可得电动势比：。若磁通.电动势均按正弦规律变化，k称为变 本文来自www.eadianqi.com

    压器的变比，也称为匝比，通常用有效值之间的比值来表示：

自动控制网www.eadianqi.com版权所有

    　（2） 自动控制网www.eadianqi.com版权所有

    式(5-2)表明，变压器一.二次绕组的电压比就等于一.二次绕组的匝数比。因此，要使一.二次绕组有不同的电压，只要使一.二次绕组有不同的匝数即可。 本文来自www.eadianqi.com
