1．额定功率PN 额定功率指电动机在额定运行时，轴上输出的机械功率，单位为kW。
2．额定电压UN和接法 额定电压指电动机额定运行状态时，定子绕组应加的线电压，单位为V。有铭牌上给出两个电压值，这是对应于定子绕组三角形和星形两种不同的联结方式。当铭牌标为220D/380Υ V时，表明当电压为220V时，电动机定子绕组用三角形联结；而电源为380V时，电动机定子绕组用星型联结。两种方式都能保证每相定子绕组在额定电压下运行。为了使电动机正常运行，一般规定电源电压波动不应超过额定值的5%。
3．额定电流IN 指电动机在额定电压下运行，输出功率达到额定值，流入定子绕组的线电流，单位为A。
4．额定频率fN 指加在电动机定子绕组上的允许频率。我国电力网的频率规定为50Hz。
5．额定转速nN 指电动机在额定电压、额定频率和额定输出的情况下。电动机的转速，单位为r/min。
6．绝缘等级 指电动机内部所有绝缘材料允许的最高温度等级，它决定了电动机工作时允许的温升。各种等级所对应温度的关系见表1。
表1 电动机允许温升与绝缘耐热等级关系 本文来自www.eadianqi.com
本章电动机为B级绝缘，定子绕组的容许温度不能超过130℃
7．定额 按电动机在额定运行时的持续时间，定额分为连续——S1、短时——S2及断续——S3三种。“连续”表示该电动机可以按铭牌的各项定额长期运行。“短时”表示只能按照铭牌规定的工作时间短时使用。“断续”表示该电动机短时运行，但每次周期性断续使用。本例电动机为S1连续工作方式。
8．防护等级 是提示电动机防止杂务与水进入的能力。它是由外壳防护标志字母IP后跟2位具有特定含义的数字代码进行表定的。例如某电动机的防护等级为IP44，意义见下表。
表2 防护等级代码（1）

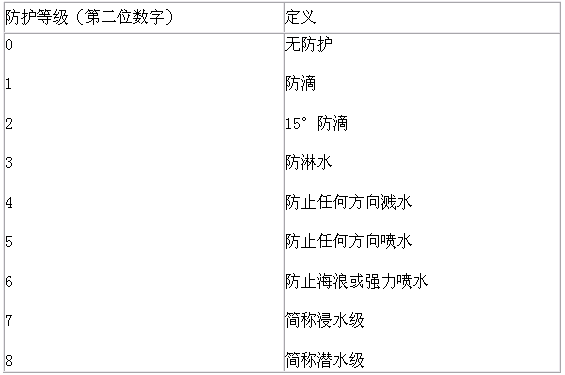

表3 防护等级的代码（2）
 自动控制网www.eadianqi.com版权所有
9．噪声器 为了降低电动机运输时带来的噪声，目前电动机都规定噪声指标，该指标随电动机容量及转速的不同而不同（容量及转速相同的电动机，噪声指标又分“1”、“2”两段）。中小型电动机噪声量的大致范围在50～100dB之间，本例电动机噪声为67dB。
10．震动量 表示电动机震动的情况，本例电动机震动为每秒轴向移动不超过1.8mm。
在铭牌上除了给出的以上主要数据外，有的电动机还标有额定功率因数cosφN。电动机是感性负载，定子相电流滞后定子相电压一个φ角，所以功率因数cosφN是指额定负载下定子电路的相电压与相电流之间相位差的余弦。异步电动机的cosφN随负载的变化而变化，满载时cosφ约为0.7～0.9，轻载时cosφ较低，空载时只有0.2～0.3。实际使用时要根据负载的大小来合理选择电动机容量，防止“大马拉小车”。 自动控制网www.eadianqi.com版权所有
|
