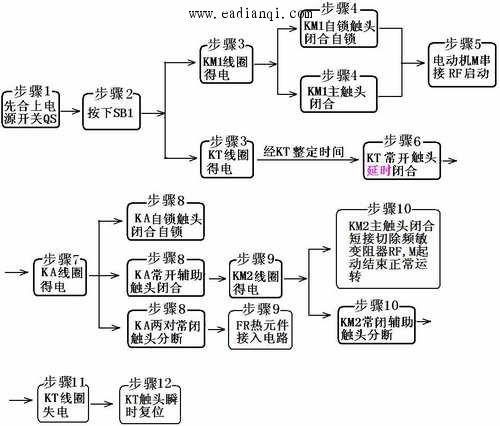

绕线式异步电动机转子绕组串接电阻的启动方法：若想获得良好的启动特性，一般需要较多的启动级数，所用电器多，控制线路复杂，设备投资大，维修不便，同时由于逐级切除电阻，会产生一定的机械冲击力。 在工矿企业中广泛采用频敏变阻器代替启动电阻，来控制绕线式异步三动机的启动。 频敏变阻器是一种阻抗值随频率明显变化(敏感于频率)、静止的无触点电磁元件，它实质上是一个铁心损耗非常大的三相电抗器。在电动机启动时，将频敏变阻器串接在转子绕组中，由于频敏变阻器的等值阻抗随转子电流频率减小而减小，从而达到自动变阻的目的，因此只需要用一级频敏变阻器就可以平稳地把电动机启动起来。 串接频敏变阻器启动的不足之处：由于有电感存在，使功率因数较低，启动转矩并不很大。因此当绕线式异步电动机在轻载启动时，采用频敏变阻器法启动优点较明显，如重载启动，一般采用串电阻启动。 1.串接频敏变阻器启动的控制线路 如图所示为转子绕组串接频敏变阻器的启动控制线路。 自动控制网www.eadianqi.com版权所有 串接频敏变阻器启动过程中，中间继电器KA未得电，KA的两对常闭触头将热继电器FR的热元件短接，以免因启动过程较长，而使热继电器过热产生误动作。启动结束后，中间继电器KA才得电动作，其两对常闭触头分断，FR的热元件便接入主电路工作。图中TA为电流互感器，其作用是将主电路中的大电流变成小电流，串入热继电器的热元件反映过载程度。

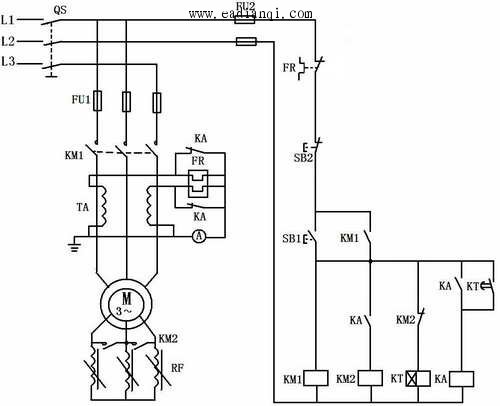

图 转子回路串接频敏变阻器启动 本文来自www.eadianqi.com
