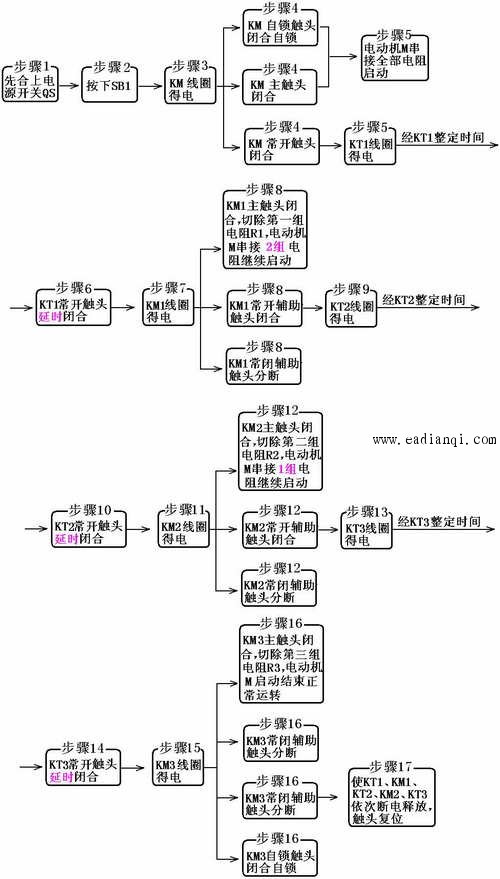

1.方法 启动时，在绕线式异步电动机的转子回路中串入合适的三相对称电阻，如果正确选取电阻器的电阻值，使转子回路的总电阻值R2=X20，由前面分析可知，此时Sm=1，即最大转矩产生在电动机启动瞬间，从而缩短起动时间，达到减小启动电流增大启动转矩的目的。随着电动机转速的升高，可变电阻逐级减小。启动完毕后，可变电阻减小到零，转子绕组被直接短接，电动机便在额定状态下运行。 这种启动方法的优点是不仅能够减少启动电流，而且能使启动转矩保持较大范围，故在需要重载启动的设备如桥式起重机、卷扬机、龙门吊车等场合被广泛采用。其缺点是所需的启动设备较多，一部分能量消耗在启动电阻，而且启动级数较少。 2.绕线式异步电动机转子串电阻启动控制线路 串接在三相转子回路的启动电阻，一般接成星形。利用时间继电器控制电阻自动切除，即转子回路三段启动电阻的短接是依靠KT1、KT2、KT3三个时间继电器及KM1、KM2、KM3三个接触器的相互配合来实现。

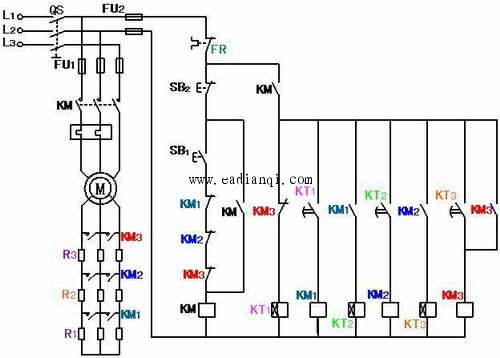

自动控制网www.eadianqi.com版权所有 图2-70绕线式异步电动机转子串电阻控制线路 本文来自www.eadianqi.com
