双重联锁的正反转控制线路的工作原理

时间:2014-11-12 09:20来源:www.eadianqi.com 编辑:自动控制网
双重联锁的正反转控制线路 线路的工作原理分析如下： 1.正转控制： 2.反转控制： 电动机的正转启动示意图（双重联锁的正反转控制线路） 电动机的反转启动示意图（双重联锁的正反转控制线路） 按钮、接触器双重联锁的正反转控制线路是在按钮联锁的基础上，又

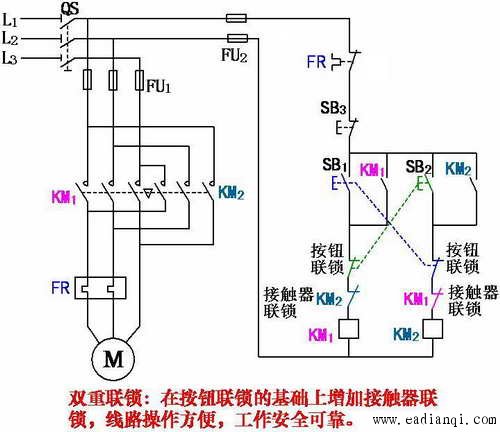

双重联锁的正反转控制线路
线路的工作原理分析如下：

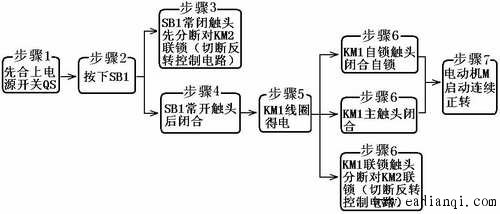

1.正转控制：


自动控制网www.eadianqi.com版权所有

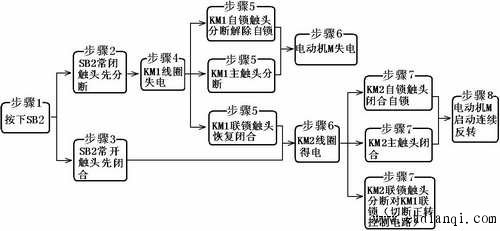

2.反转控制： 自动控制网www.eadianqi.com版权所有


自动控制网www.eadianqi.com版权所有

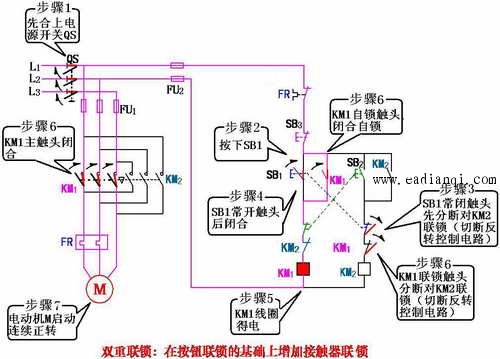

电动机的正转启动示意图（双重联锁的正反转控制线路）

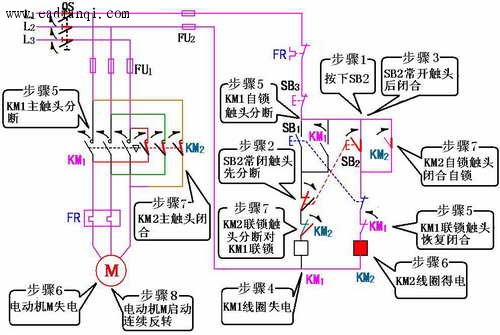

电动机的反转启动示意图（双重联锁的正反转控制线路）

本文来自www.eadianqi.com

    按钮、接触器双重联锁的正反转控制线路是在按钮联锁的基础上，又增加了接触器联锁，故兼有两种联锁控制线路的优点，使线路操作方便，工作安全可靠。
