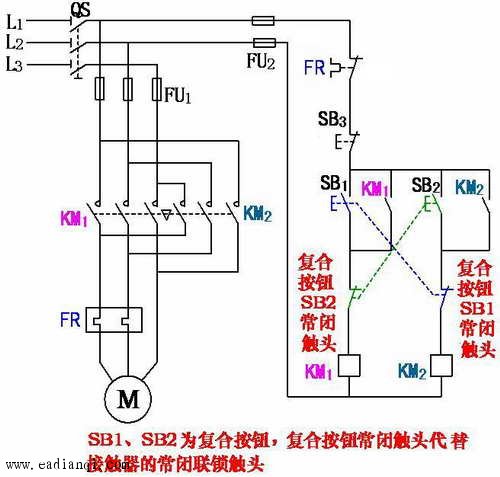

将复合按钮的常闭触头代替接触器的常闭联锁触头，就构成了按钮联锁的正反转控制线路。

自动控制网www.eadianqi.com版权所有

按钮联锁的正反转控制线路

线路的工作原理分析如下：

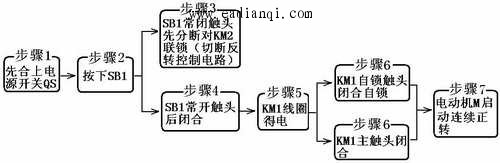

（1）正转控制： 自动控制网www.eadianqi.com版权所有

自动控制网www.eadianqi.com版权所有

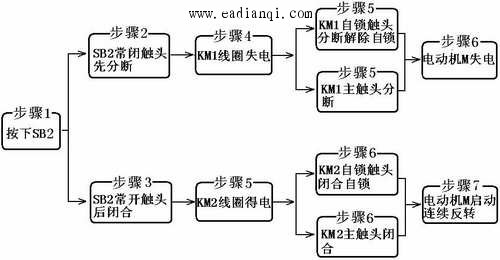

（2）反转控制： 本文来自www.eadianqi.com

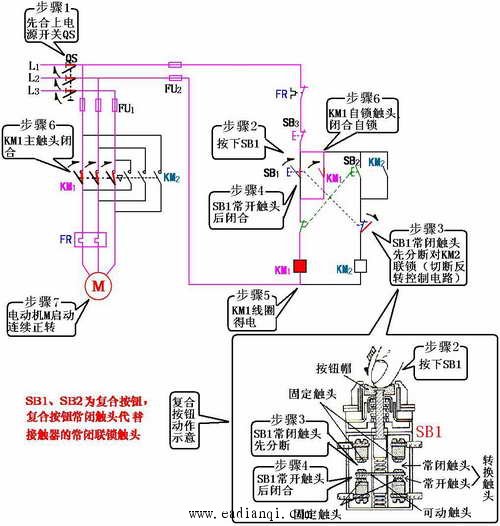

电动机的正转启动示意图（按钮联锁的正反转控制线路）
　

自动控制网www.eadianqi.com版权所有

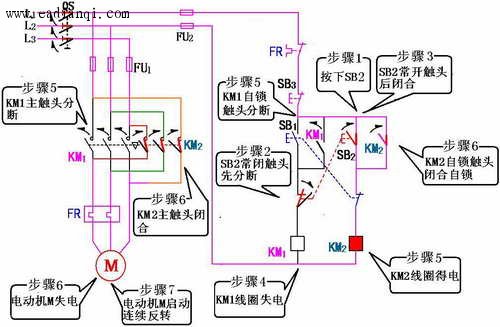

电动机的反转启动示意图（按钮联锁的正反转控制线路） 自动控制网www.eadianqi.com版权所有

按钮联锁的正反转控制线路的优缺点
    按钮联锁的正反转控制线路的优点：操作方便。
    缺点：是容易产生电源两相短路故障。如果当正转接触器KM1发生主触头熔焊或被杂物卡住等故障时，即使接触器线圈失电，主触头也分断不开，这时若直接按下反转按钮SB2，KM2得电动作，主触头闭合，必然造成电源两相短路故障。所以此线路工作欠安全可靠，在实际工作中，经常采用的是按钮、接触器双重联锁的正反转控制线路。
