直流电机的励磁方式

时间:2015-08-25 13:38来源:未知 编辑:自动控制网
励磁绕组的供电方式称为励磁方式。按励磁方式的不同,直流电机可以分为以下4类。 (1)他励直流电机 励磁绕组由其他直流电源供电,与电枢绕组之间没有电的联系,如图(a)所示。永磁直流电机也属于他励直流电机,因其励磁磁场与电枢电流无关。图中电流正方向是
   励磁绕组的供电方式称为励磁方式。按励磁方式的不同,直流电机可以分为以下4类。
(1)他励直流电机

    励磁绕组由其他直流电源供电,与电枢绕组之间没有电的联系,如图(a)所示。永磁直流电机也属于他励直流电机,因其励磁磁场与电枢电流无关。图中电流正方向是以电动机为例设定的。 自动控制网www.eadianqi.com版权所有

    (2)并励直流电机

本文来自www.eadianqi.com

    励磁绕组与电枢绕组并联。如图(b)所示。励磁电压等于电枢绕组端电压。以上两类电机的励磁电流只有电机额定电流的1%~5%, 本文来自www.eadianqi.com

    所以励磁绕组的导线细而匝数多。 自动控制网www.eadianqi.com版权所有

    (3)串励直流电机

本文来自www.eadianqi.com

    励磁绕组与电枢绕组串联,如图(c)所示。励磁电流等于电枢电流,所以励磁绕组的导线粗而匝数较少。

本文来自www.eadianqi.com

    (4)复励直流电机 自动控制网www.eadianqi.com版权所有

    每个主磁极上套有两套励磁磁绕组,一个与电枢绕组并联,称为并励绕组。一个与电枢绕组串联,称为串励绕组,如图(d)所示。两个绕组产生的磁动势方向相同时称为积复励,两个磁势方向相反时称为差复励,通常采用积复励方式。

本文来自www.eadianqi.com

    直流电机的励磁方式不同,运行特性和适用场合也不同。

本文来自www.eadianqi.com

     自动控制网www.eadianqi.com版权所有

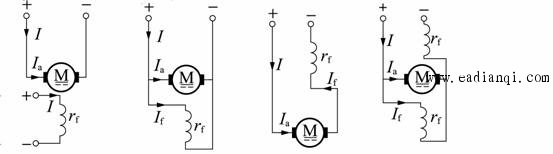

    (a)他励电动机(b)并励电动机(c)串励电动机(d)复励电动机 本文来自www.eadianqi.com

    图3.13直流电机的励磁方式

自动控制网www.eadianqi.com版权所有
