直流发电机的模型与直流电动机模型相同，不同的是用原动机(如汽轮机等)拖动电枢朝某一方向(例如逆时针方向)旋转，如图1(a)所示。这时导体ab和cd分别切割N极和S极下的磁力线，感应产生电动势，电动势的方向用右手定则确定。可知导体ab中电动势的方向由b指向a，导体cd中电动势的方向由d指向c，在一个串联回路中相互叠加的，形成电刷A为电源正极，电刷B为电源负极。电枢转过180°后，导体cd与导体ab交换位置，但电刷的正负极性不变，如图1(b)所示。可见，同直流电动机一样，直流发电机电枢线圈中的感应电动势的方向也是交变的，而通过换向器和电刷的整流作用，在电刷A.B上输出的电动势是极性不变的直流电动势。在电刷A.B之间接上负载，发电机就能向负载供给直流电能。这就是直流发电机的基本工作原理。

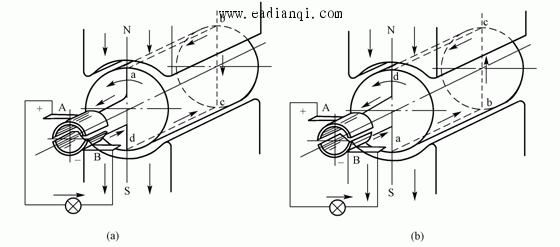

图1 直流发电机工作原理示意图 自动控制网www.eadianqi.com版权所有 从以上分析可以看出：一台直流电机原则上可以作为电动机运行，也可以作为发电机运行，取决于外界不同的条件。将直流电源加于电刷，输入电能，电机能将电能转换为机械能，拖动生产机械旋转，作电动机运行；如用原动机拖动直流电机的电枢旋转，输入机械能，电机能将机械能转换为直流电能，从电刷上引出直流电动势，作发电机运行。同一台电机，既能作电动机运行，又能作发电机运行的原理，称为电机的可逆原理。 自动控制网www.eadianqi.com版权所有 |
