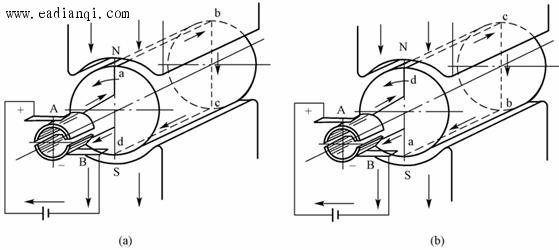

 图1 直流电动机工作原理示意图 图1是一台直流电机的最简单模型。N和S是一对固定的磁极，可以是电磁铁，也可以是永久磁铁。磁极之间有一个可以转动的铁质圆柱体，称为电枢铁心。铁心表面固定一个用绝缘导体构成的电枢线圈abcd，线圈的两端分别接到相互绝缘的两个半圆形铜片(换向片)上，它们的组合在一起称为换向器，在每个半圆铜片上又分别放置一个固定不动而与之滑动接触的电刷A和B，线圈abcd通过换向器和电刷接通外电路。 自动控制网www.eadianqi.com版权所有 将外部直流电源加于电刷A(正极)和B(负极)上，则线圈abcd中流过电流，在导体ab中，电流由a指向b，在导体cd中，电流由c指向d。导体ab和cd分别处于N.S极磁场中，受到电磁力的作用。用左手定则可知导体ab和cd均受到电磁力的作用，且形成的转矩方向一致，这个转矩称为电磁转矩，为逆时针方向。这样，电枢就顺着逆时针方向旋转，如图3.1(a)所示。当电枢旋转180°，导体cd转到N极下，ab转到S极下，如图3.1(b)所示，由于电流仍从电刷A流入，使cd中的电流变为由d流向c，而ab中的电流由b流向a，从电刷B流出，用左手定则判别可知，电磁转矩的方向仍是逆时针方同。 自动控制网www.eadianqi.com版权所有 由此可见，加于直流电动机的直流电源，借助于换向器和电刷的作用，使直流电动机电枢线圈中流过的电流，方向是交变的，从而使电枢产生的电磁转矩的方向恒定不变，确保直流电动机朝确定的方向连续旋转。这就是直流电动机的基本工作原理。 本文来自www.eadianqi.com
实际的直流电动机，电枢圆周上均匀地嵌放许多线圈，相应地换向器由许多换向片组成，使电枢线圈所产生的总的电磁转矩足够大并且比较均匀，电动机的转速也就比较均匀。 本文来自www.eadianqi.com |
