电动机多点起停控制线路图解

时间:2015-08-24 21:51来源:未知 编辑:自动控制网

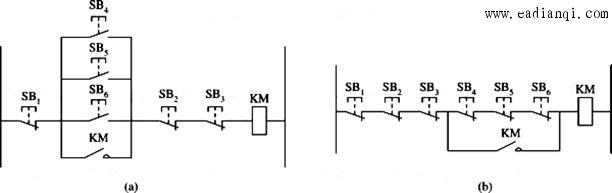

在大型机床设备中，为了操作方便，常要求能在多个地点对机床进行控制。如图（a）中将启动按钮并联、停止按钮串联，可在三个地方对机床实行启停控制。图（b）中则将启动按钮串联，只有几个启动按钮都被压下时设备才能工作，可保证操作安全。 图 多点启停控制

    在大型机床设备中，为了操作方便，常要求能在多个地点对机床进行控制。如图（a）中将启动按钮并联、停止按钮串联，可在三个地方对机床实行启停控制。图（b）中则将启动按钮串联，只有几个启动按钮都被压下时设备才能工作，可保证操作安全。 本文来自www.eadianqi.com

本文来自www.eadianqi.com

图　多点启停控制线路
