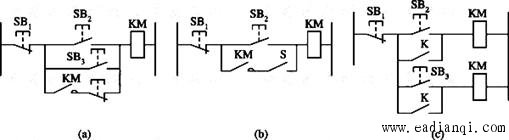

图中的接触器辅助触点KM是自锁触点，其作用是，当放开启动按钮SB2后仍可保证KM线圈通电，电动机运行（长动）。通常将这种用接触器本身的触点来使其线圈保持通电的环节称做自锁环节。如果启动按钮SB2不并联触点KM，则松开SB2后KM线圈断电，电动机停止运行，此即为点动方式。点动用于机床刀架、横梁、立柱的快速移动以及机床的调整对刀等。图（a）、（b）、（c）所示分别为用按钮、开关、中间继电器来实现点动的控制线路。长动与点动的主要区别是控制电器能否自锁。
图 点动控制线路 本文来自www.eadianqi.com |
