热电偶校验

时间:2015-11-22 08:47来源:www.eadianqi.com 编辑:自动控制网
按照国家颁布的 热电偶检定和校验技术规范 ,热电偶校验一般用定点法或比较法进行校验,下面对比较法和定点法做相关介绍。 1、定点法和比较法 所谓热电偶校验,是指决定所用热电偶显示的值与实际温度之间关系的一项操作。校验通常每半年进行1次。校验方法大

按照国家颁布的热电偶检定和校验技术规范,热电偶校验一般用定点法或比较法进行校验,下面对比较法和定点法做相关介绍。
1、定点法和比较法
所谓热电偶校验,是指决定所用热电偶显示的值与实际温度之间关系的一项操作。校验通常每半年进行1次。校验方法大致可分为定点法和比较法。
【定点法】
所谓定点法,是指使用温度定点给出正确温度值,然后进行校验的方法。

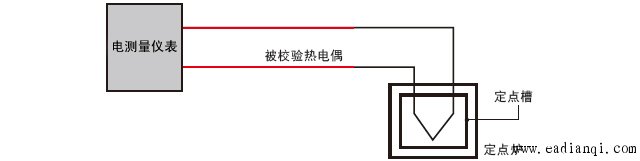

通过定点法校验热电偶
如上图所示测量定点温度后进行校验。
由于温度定点为物质的相平衡状态,无论何时复现温度均恒定不变。
【常用定点】
本文来自www.eadianqi.com

定点

自动控制网www.eadianqi.com版权所有

温度 本文来自www.eadianqi.com

氮的沸点

本文来自www.eadianqi.com

 -195.798℃

自动控制网www.eadianqi.com版权所有

氧的沸点

自动控制网www.eadianqi.com版权所有

-182.954℃

自动控制网www.eadianqi.com版权所有

冰点 本文来自www.eadianqi.com

0℃ 自动控制网www.eadianqi.com版权所有

水的沸点

自动控制网www.eadianqi.com版权所有

99.974℃

本文来自www.eadianqi.com

水的三相点

自动控制网www.eadianqi.com版权所有

0.01℃

自动控制网www.eadianqi.com版权所有

锡的凝固点 本文来自www.eadianqi.com

231.928℃

本文来自www.eadianqi.com

锌的凝固点 本文来自www.eadianqi.com

419.527℃ 本文来自www.eadianqi.com

铝的凝固点 自动控制网www.eadianqi.com版权所有

660.323℃ 自动控制网www.eadianqi.com版权所有

银的凝固点

自动控制网www.eadianqi.com版权所有

961.78℃

本文来自www.eadianqi.com

金的凝固点 自动控制网www.eadianqi.com版权所有

10 64.18℃

本文来自www.eadianqi.com

铂的凝固点

自动控制网www.eadianqi.com版权所有

1768℃ 本文来自www.eadianqi.com

所谓水的三相点,是指液体、气体、固体这三种形态共存的温度,通常可以在被称为水三相点瓶的玻璃瓶中实现。
±0.001℃可获得最佳精度,常在定点法中使用。

【比较法】
所谓比较法,是指利用二等标准热电偶WRPB-2测量任意规定的恒温槽温度,同时获得它与已测被校验热电偶之间的误差后进行校验的一种方法。

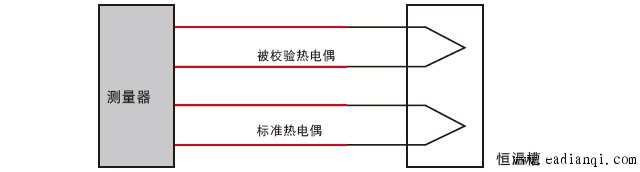

通过比较法校验热电偶
相较于定点法,其精度下降,可使用任意温度进行校验是其特点所在。

本文来自www.eadianqi.com

2、热电偶的使用寿命
热电偶也具有使用寿命。虽然其使用温度和环境千差万别,但一般来说,如果在低于常用温度以下的氧化环境中使用,贵金属热电偶使用寿命约为2000小时,廉金属热电偶的使用寿命约为10000小时。如果在极限温度下使用,则它的使用寿命会大幅缩短,约为50到250小时。当热电偶接近使用寿命时,它将无法显示正常温度,最终会断线。为了进行正确测量,请定期对热电偶进行维护和更换。
