1、什么是补偿导线
所谓补偿导线，是指用于连接热电偶与温度显示仪表之间的导线。在使用温度范围（0℃到+60℃）内具有与热电偶几乎相同的热电动势，因此它主要用于延长热电偶。
2、为何延长热电偶必须使用补偿导线？

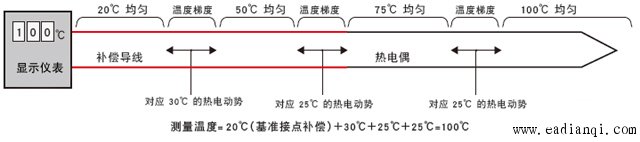

出于对下图所示的温度梯度考虑。
由于感温部位存在温度梯度，补偿导线上也会产生与该温度差相当的热电动势。热电偶显示仪表计算产生的热电动势的合计值，并显示为温度。
 自动控制网www.eadianqi.com版权所有

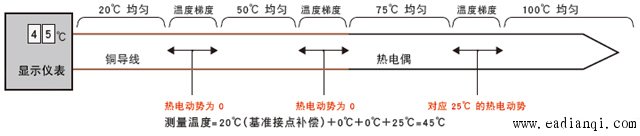

如果按上图所示不使用补偿导线而使用铜导线，那么即使存在温度梯度的部分也不会产生热电动势。由此导致温度的测量结果产生误差。
3、热电偶与补偿导线的连接
连接部位不存在温度梯度时，使用普通接线板连接热电偶与补偿导线不会有任何问题。
假使连接部位产生温度差异，则无法进行正确测量。此时，应使用与所用热电偶具有相同热电动势的专用连接器。
4、热电偶的最大延长
热电偶本身延长至1km以上也可以使用。但是，测量器上一般都规定了可配线的最大输入信号电阻值和“输入信号电阻”。需要注意的是，如果热电偶的总电阻值超出该值，则无法实现正确测量。 本文来自www.eadianqi.com
|
