执行元件是能量变换元件，目的是控制机械执行机构运动。机电一体化伺服系统要求执行元件具有转动惯量小、输出动力大、便于控制、可靠性高和安装维护简便等特点。根据使用能量的不同，可以将执行元件分为电气式、液压式和气动式等几种类型。如图所示。
1、电气式执行元件是将电能转化成电磁力，并用电磁力驱动执行机构运动。如交流电机、直流电机力矩电机、步进电机等。对控制用电机性能除要求稳速运转之外，还要求加速、减速性能和伺服性能，以及频繁使用时的适应性和便于维护性。 自动控制网www.eadianqi.com版权所有
电气执行元件的特点是操作简便、便于控制、能实现定位伺服、响应快、体积小、动力较大和无污染等优点，但过载能力差、易于烧毁线圈、容易受噪声干扰。 本文来自www.eadianqi.com 2、液压式执行元件是先将电能变化成液体压力，并用电磁阀控制压力油的流向，从而使液压执行元件驱动执行机构运动。液压式执行元件有直线式油缸、回转式油缸、液压马达等。 本文来自www.eadianqi.com 液压执行元件的特点是输出功率大、速度快、动作平稳、可实现定位伺服、响应特性好和过载能力强。缺点是体积庞大、介质要求高、易泄露和环境污染。 本文来自www.eadianqi.com
3、气压式执行元件与液压式执行元件的原理相同，只是介质由液体改为气体。气压式执行元件的特点是介质来源方便、成本低、速度快、无环境污染，但功率较小、动作不平稳、有噪声、难于伺服。 本文来自www.eadianqi.com
自动控制网www.eadianqi.com版权所有

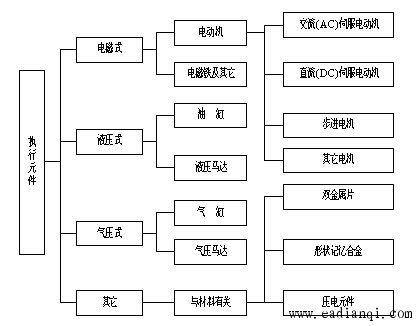

图 执行元件的种类 自动控制网www.eadianqi.com版权所有 在闭环或半闭环控制的伺服系统中，主要采用直流伺服电动机、交流伺服电动机或伺服阀控制的液压伺服马达作为执行元件。液压伺服马达主要用在负载较大的大型伺服系统中，在中、小型伺服系统中，则多数采用直流或交流伺服电动机。由于直流伺服电动机具有优良的静、动态特性，并且易于控制，因而在20世纪90年代以前，一直是闭环系统中执行元件的主流。近年来，由于交流伺服技术的发展，使交流伺服电动机可以获得与直流伺服电动机相近的优良性能，而且交流伺服电动机无电刷磨损问题，维修方便，随着价格的逐年降低，正在得到越来越广泛的应用，因而目前已形成了与直流伺服电动机共同竞争市场的局面。在闭环伺服系统设计时，应根据设计者对技术的掌握程度及市场供应、价格等情况，适当选取合适的执行元件。 本文来自www.eadianqi.com |
