一片外围芯片具有一定的地址空间。例如11根地址线的芯片，其地址空间为2KB（2048）。这2KB地址空间在微处理器的内存空间（如8位微处理器有16根地址线，能寻址64KB）中被分配在什么位置，由高位地址线A11~A15产生的片选信号来分别确定。当外围芯片多于一片时，为了避免误操作，必须利用片选信号来分别确定各芯片的地址分配。产生片选信号的方式不同，存储器的地址分配也就不同。片选方式有线选、全译码和局部译码。 自动控制网www.eadianqi.com版权所有
线选方式 本文来自www.eadianqi.com 线选方式，就是把一根高位地址线直接连外围芯片的片选端，如图1。图中Ⅰ、Ⅱ、Ⅲ都是2KB×8位存储器芯片，地址线 A10~A0 实现片内寻址B。现用3根高位地址线A11、A12、A13实现片选，均为低电平有效。为了不出现寻址错误，当All、A12、A13之中有一根地址线为低电平时，其余两根必须为高电平，即每次操作只能选中其中一个芯片，假设剩下的两根高位地址线 Al4、A15都为低电平，这样可得到3个芯片的地址分配，见表1。 本文来自www.eadianqi.com
自动控制网www.eadianqi.com版权所有

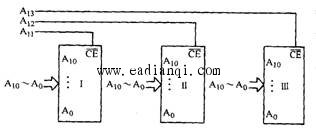

图1 用线选方式实现片选 自动控制网www.eadianqi.com版权所有
表1 线选方式地址分配表 本文来自www.eadianqi.com 可以看出 3 个芯片的内部寻址 A10~A0与都是从0~0（共11位），为2KB空间，而依靠不同的片选信号---高位地址线A11、A12、A13之中某一根为0，来区分这3个芯片的地址空间。 本文来自www.eadianqi.com 也可以用一根高位地址线加一“非门”，对两片存储器实现片选，如图2所示。图中当A11为低电平时选通芯片Ⅰ，当A11为高电平时选通芯片Ⅱ。类似上例方法，可得到两芯片的地址空间为： 本文来自www.eadianqi.com
芯片Ⅰ 0000H 一 07FFH 本文来自www.eadianqi.com 芯片Ⅱ 0800H 一 0FFFH 自动控制网www.eadianqi.com版权所有 线选方式的接口电路简单，其缺点是芯片的地址空间相互之间可能不连续，不能充分利用微处理器的内存空间或者存在着地址重叠现象。不能充分利用内存空间的原因是：用作片选信号的高位地址线的信号状态得不到充分利用。在图1中，All、A12、A13这3根地址线的信号状态从000到111应有8种，若采用译码方式能选通8个2KB 芯片，存储空间共计16KB。但在线选方式下，只能使用其中3种状态（即 3 位数码中只允许1位为“0”) ，选通3个2KB芯片，存储空间减为6KB。 本文来自www.eadianqi.com
图2 用一根高位地址线对两片储器实现片选 本文来自www.eadianqi.com 所谓“地址重叠”是指一个存储器芯片占用 自动控制网www.eadianqi.com版权所有 一个以上的地址空间，或者说不同的地址会选通同一存储单元。这是因为作为片选信号的某根高位地址线有效而选通该芯片时，其它的高位地址线可能闲置未用，它们的电平可以为高也可以为低，这并不影响这个芯片的选通，但这样该芯片就会有不同的地址空间。以图1为例，当 Al1为低电平选通芯片I 时，此时 A12 、 A13 必须为高电平，然而表1中的 A14、A15的电平可高可低，这样对于芯片I ，实现上存在 4 个地址空间，它们是 3000H 一 37FFH 、 7000H 一 77FFH 、 B000H 一 B7FFH 和 F000H 一 F7FFH 。同理，芯片Ⅱ和Ⅲ也有4个地址空间。对于地址重叠现象，使用者要清楚，并认定其中一个地址空间进行编程使用。由于线选方式不能充分利用内存空间，因此这种方式一般适用于存储容量较小的系统。 自动控制网www.eadianqi.com版权所有 |
||||||||||||||||||
