Intel 8255A是一种可编程通用并行接口芯片，可适用于多种微处理器的8位并行输入/输出接口芯片。它具有两个8位（A口和B口）和两个4位（C口高/低4位）并行I/O端口，能适应CPU与I/O接口之间的多种数据传送方式的要求，芯片内部主要由控制寄存器、状态寄存器、数据寄存器组成，能独立编程，有3种工作方式。使用8255A可实现多种数据传送方式的要求。

1．8255A的结构 自动控制网www.eadianqi.com版权所有

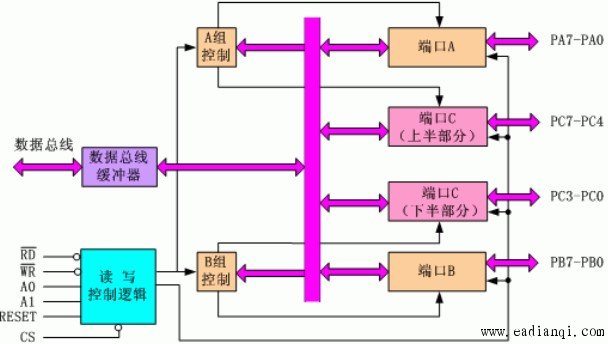

8255A由三部分组成，结构如图1所示。

本文来自www.eadianqi.com

图1 8255A内部结构图



自动控制网www.eadianqi.com版权所有

2．8255A与MCS-51系列单片机的连接 本文来自www.eadianqi.com

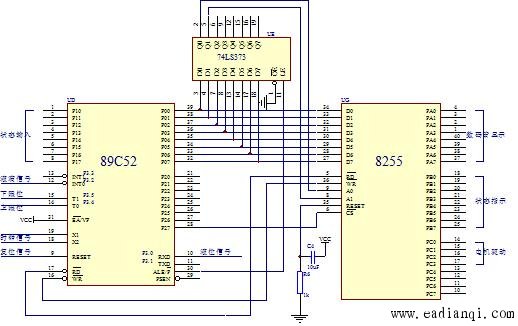

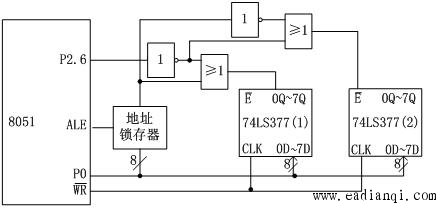

图2 8255与单片机连接图

  本文来自www.eadianqi.com

3．8255A的控制字

自动控制网www.eadianqi.com版权所有

图3 8255的工作方式控制字

8255A还有一个C口置/复位控制字，用来设置C口某位的状态，而不影响其他位。如图4。 本文来自www.eadianqi.com

图4 8255C口置位复位控制字

4．8255A三种工作方式的功能及应用举例

自动控制网www.eadianqi.com版权所有

三种基本的工作方式： 本文来自www.eadianqi.com

    (1) 方式0：基本输入/输出方式 自动控制网www.eadianqi.com版权所有

方式0不使用联络信号，也不使用中断，A口和B口可定义为输入或输出口，C口分成两个部分（高4位和低4位），C口的两个部分也可分别定义为输入或输出。在方式0时，所有口输出均有锁存，输入只有缓冲，而无锁存，C口还具有按位将其各位清0或置1的功能。 自动控制网www.eadianqi.com版权所有

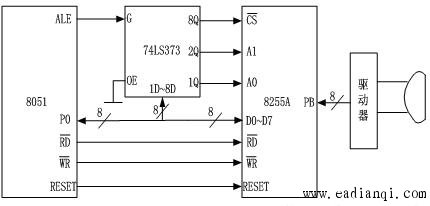

利用8255A作为无条件输出接口，可以实现报警电路的设计，如图5所示。

图5 报警接口电路图

(2) 方式1：选通输入/输出方式

本文来自www.eadianqi.com

A口借用C口的一些信号线作控制和状态线，形成A组；B口借用C口的一些信号线用作控制和状态线，组成B组。在方式1下，A口和B口的输入输出均带有锁存。

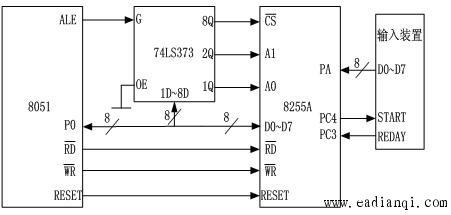

利用8255A用作查询输入接口，可以实现外部输入装置与CPU的连接，如图6所示。 本文来自www.eadianqi.com

图6 输入装置与CPU接口示意图

(3) 方式2：双向输入/输出工作方式 自动控制网www.eadianqi.com版权所有

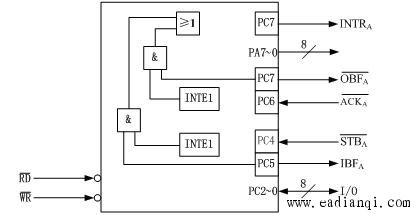

方式2是A组独有的工作方式。外设既能在A口的8条引线上发送数据，又能接收数据。此方式也是借用C口的5条信号线作控制和状态线，A口的输入和输出均带有锁存。方式2下的联络信号线定义如图7所示。

图7 方式2下的联络信号线定义
