以2764为例来说明存储器的扩展接口设计方法。2764是一种8K×8位的紫外线擦除电可编程只读存储器，单一+5V供电，工作电流为100mA，维持电流为50mA，读出时间最大为250ns。2764为双列直插式28引脚的标准芯片，容量为8K×8位。其引脚见图1。 本文来自www.eadianqi.com
2764在使用时，只能将其所存储的内容读出。即首先送出要读出的单元地址，然后使   图1 2764引脚图 图2 2764时序图 以下两个例子均采用2764，分别采用线选法和译码法来进行程序存储器扩展。 自动控制网www.eadianqi.com版权所有 例1．采用线选法，使用两片2764，一共构成8K×2=16K的有效地址。 本文来自www.eadianqi.com
解：2764有13根地址线，分别由P0.0~P0.7、P2.0~P2.4提供，系统的P2.5~P2.7没有用，采用2片2764构成系统，则可以使用P2.5~P2.7中的任何2根作为线选线，在本设计中采用P2.5和 P2.6作为线选线，则可分析得到这2块芯片的基本地址范围。 自动控制网www.eadianqi.com版权所有 假设未用地址线取0，则2764（1）的基本地址范围：4000H~5FFFH。 自动控制网www.eadianqi.com版权所有

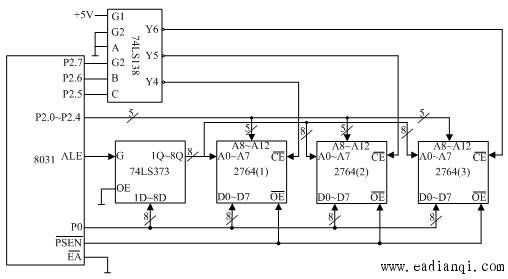

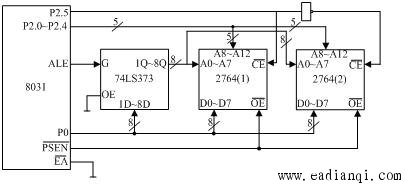

假设未用地址线取0，则2764（2）的基本地址范围：2000H~3FFFH。 本文来自www.eadianqi.com  图3 线选法扩展 例2．用EPROM2764扩展生成24KB的程序连续存储空间，采用74LS138译码，要求该24KB的地址空间从8000H开始编码。 自动控制网www.eadianqi.com版权所有 解：由于1块2764芯片是8KB，所以要生成24KB的程序存储空间需要3块2764芯片；由于生成的是连续的存储空间，所以采用译码法。地址空间要求从8000H开始编码，则 本文来自www.eadianqi.com 2764（1）的基本地址范围：8000H~9FFFH： 本文来自www.eadianqi.com 2764（2）的基本地址范围：A000H~BFFFH： 自动控制网www.eadianqi.com版权所有 2764（3）的基本地址范围：C000H~DFFFH： 本文来自www.eadianqi.com 观察3块芯片的高位地址线A15~A13，并考虑74LS138译码器的输入与输出之间的关系（见图）可知，3块2764芯片应依次接Y4、Y5、Y6输出端。扩展电路图见图4。 自动控制网www.eadianqi.com版权所有  图4译码法扩展 |
和
均有效（低电平），则在芯片的D0～D7数据线上就可以输出要读出的内容。其过程的时序关系如图2所示。
