1．工作方式0：13位定时器/计数器 本文来自www.eadianqi.com

当M1M0=00时，定时/计数器处于工作方式0。其电路逻辑结构见图1。工作方式0是13位计数结构的工作方式，其计数器由TH的全部8位和TL的低5位构成，TL的高3位没有使用。以定时器0为例，当C/=0时，多路开关接通振荡脉冲的12分频输出，13位计数器以此进行计数，这就是定时工作方式。当C/=1时，多路开关接通计数引脚（T0），外部计数脉冲由引脚T0输入，当计数脉冲发生负跳变时，计数器加1，这就是计数工作方式。 本文来自www.eadianqi.com

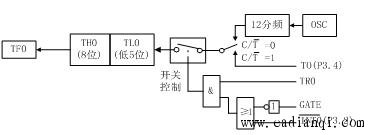

图1 定时/计数器0工作方式0逻辑结构

在方式0下，当为计数工作方式时，计数值的范围是： 1~8192（213）；当为定时工作方式时，定时时间的计算公式为：

（213－计数初值）×机器周期

自动控制网www.eadianqi.com版权所有

2．工作方式1：16位的定时/计数器

当M1M0=01时，定时/计数器处于工作方式1。此时，定时/计数器为16位计数结构的工作方式。等效电路如图2所示，仍以定时器0为例。

自动控制网www.eadianqi.com版权所有

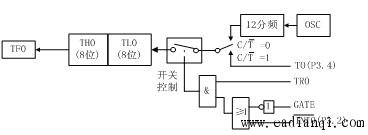

图2 定时器/计数器0工作方式1逻辑结构

 在工作方式1下，计数器的计数值范围是： 1~65536（216）

 当为定时工作方式1时，定时时间的计算公式为： 自动控制网www.eadianqi.com版权所有

       （216－计数初值）×机器周期 自动控制网www.eadianqi.com版权所有

3．工作方式2—8位自动重装的定时/计数器

当M1M0=10时，定时/计数器处于工作方式2。以定时/计数器0为例，此时定时器的等效电路如图3所示，构成自动重新装入计数初值。

自动控制网www.eadianqi.com版权所有

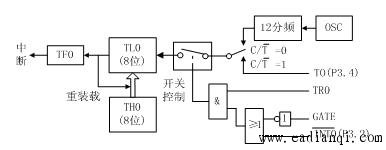

图3 定时/计数器工作方式2等效电路

工作方式2中，16位计数器分为两部分，TLx为8位加1计数器，THx为8位初值暂存器，即以TL0为计数器，以TH0作为预置寄存器。初始化时把计数初值分别加载至TL0和TH0中，当计数溢出时，由预置寄存器TH以硬件方法自动给计数器TL0重新加载，这种工作方式适合于重复计数的应用场合。 本文来自www.eadianqi.com

在工作方式2下，计数器的计数值范围是：1~256（28） 本文来自www.eadianqi.com

当定时器工作在方式2时，定时时间的计算公式为： 自动控制网www.eadianqi.com版权所有

           （28－计数初值）×机器周期

自动控制网www.eadianqi.com版权所有

4．工作方式3

本文来自www.eadianqi.com

当M1M0=11时，定时/计数器处于工作方式3，此时定时器的等效电路如图4所示。在工作方式3模式下，定时/计数器1的工作方式与之不同。方式3对定时器T0和定时器T1是不相同的。若T1设置为方式3，则停止工作（其效果与TR1=0相同）。所以方式3只适用于T0。

自动控制网www.eadianqi.com版权所有

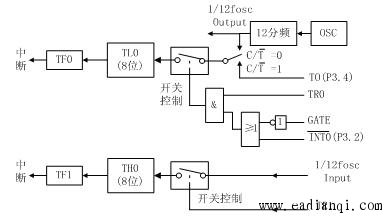

图4 定时/计数器工作方式3等效电路
