AT89S52是一种带8K字节FPEROM的低电压、高性能CMOS 型8位单片机。AT89S52具有以下主要基本特征：

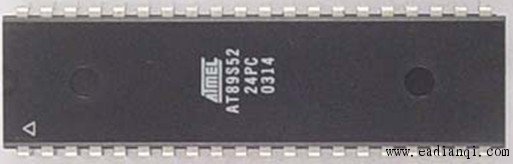

 自动控制网www.eadianqi.com版权所有 图1 PDIP封装的AT89S52实物图

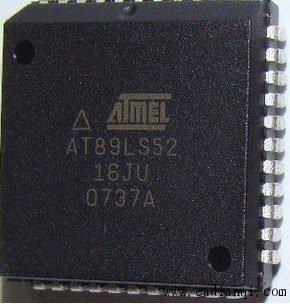

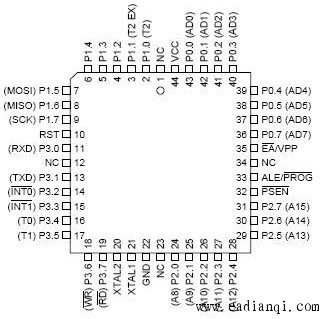

自动控制网www.eadianqi.com版权所有   图4 PDIP封装的AT89S52外部引脚图 图5 PLCC封装的AT89S52外部引  图6 TQFP封装的AT89S52引脚图 1．主电源及时钟引脚 此类引脚主要包括电源引脚VCC、GND、时钟引脚XTAL1、XTAL2。 ①VCC（40脚）：接+5V电压，为单片机提供电源； ②GND接地端（20脚）：接地； ③单片机的时钟引脚。XTAL1（18脚）、XTAL2（19脚）：外接晶体引线端。当使用内部时钟振荡器时，这两个引线端外接石英晶体和微调电容。当使用外部时钟时，XTAL1用于外接外部时钟源。 自动控制网www.eadianqi.com版权所有 2．控制引脚 控制引脚共有4根，分别是ALE/  、 、 和 /VPP。①ALE/ 地址锁存控制信号（ALE）是访问外部程序存储器时，锁存低8位地址的输出脉冲，实现低字节地址和数据的分时复用。在flash编程时，此引脚 也用作编程输入脉冲。在一般情况下，ALE 以晶振1/6的固定频率输出脉冲，可用来作为外部定时器或时钟使用。② 引脚是外部程序存储器选通信号。当AT89S52从外部程序存储器执行外部代码时，在每个机器周期被激活两次，而在访问外部数据存储器时，将不被激活。 本文来自www.eadianqi.com ③RST RST（Reset）复位信号输入端。晶振工作时，RST引脚持续加上2个机器周期高电平 将使单片机复位。看门狗计时完成后，RST 脚输出96 个晶振周期的高电平。 ④ /VPP访问外部程序存储器控制信号。为使能从0000H 到FFFFH的外部程序存储器读取指令， 必须接GND。为了执行内部程序指令，应该接VCC。在Flash编程期间，EA也接收12伏VPP电压。
|
