MCS-51单片机的典型芯片是8031、8051、8751。8051内部有4 KB ROM,8751内部有4KB EPROM,8031内部无ROM;除此之外,三者的内部结构及引脚完全相同。因此,以8051为例,说明本系列单片机的内部组成及信号引脚。

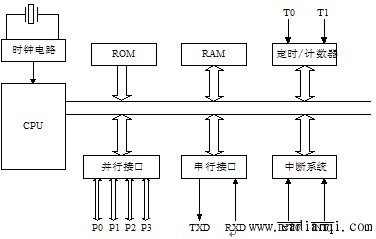

1) 中央处理器(CPU)

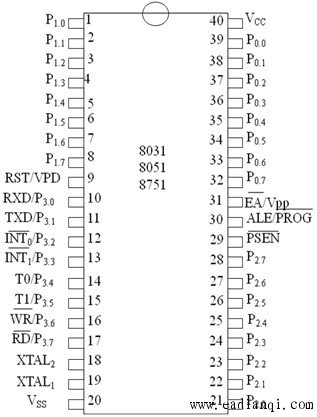

中央处理器是单片机的核心,完成运算和控制功能。MCS-51的CPU能处理8位二进制数或代码。CPU由算术逻辑运算部件(ALU)、寄存器、程序计数器、控制器、内部总线等组成。它采用大规模集成电路(LSI)和超大规模集成电路(VLSI)制作,具有体积小、功能强等特点。 2) 内部数据存储器(内部RAM) 8051芯片中共有256个RAM单元,但其中后128单元被专用寄存器占用,能作为寄存器供用户使用的只是前128单元,用于存放可读写的数据。因此通常所说的内部数据存储器就是指前128单元,简称内部RAM。 自动控制网www.eadianqi.com版权所有 3) 内部程序存储器(内部ROM) 8051共有4 KB掩膜ROM,用于存放程序、原始数据或表格,因此,称之为程序存储器,简称内 部ROM。 4) 定时/计数器 8051共有两个16位的定时/计数器,以实现定时或计数功能,并以其定时或计数结果对计算机进行控制。 5) 并行I/O口 MCS-51共有4个8位的I/O口(P0、P1、P2、P3),以实现数据的并行输入/输出。 6) 串行口 MCS-51单片机有一个全双工的串行口,以实现单片机和其它设备之间的串行数据传送。该串行口功能较强,既可作为全双工异步通信收发器使用,也可作为同步移位器使用。 7) 中断控制系统 MCS-51单片机的中断功能较强,以满足控制应用的需要。8051共有5个中断源,即外中断两个,定时/计数中断两个,串行中断一个。全部中断分为高级和低级共两个优先级别。 8) 时钟电路 本文来自www.eadianqi.com MCS-51芯片的内部有时钟电路,但石英晶体和微调电容需外接。时钟电路为单片机产生时钟 脉冲序列。系统允许的晶振频率一般为6 MHz和12 MHz。 从上述内容可以看出,MCS-51虽然是一个单片机芯片,但作为计算机应该具有的基本部件它 都包括,因此,实际上它已是一个简单的微型计算机系统了。 下面介绍 MCS-51的信号引脚 MCS-51是标准的40引脚双列直插式集成电路芯片,引脚排列请参见图。 1) 信号引脚介绍 P0.0 ~ P0.7: P0口8位双向口线。 P1.0 ~ P1.7 :P1口8位双向口线。 P2.0 ~ P2.7 :P2口8位双向口线。 P3.0 ~ P3.7 :P3口8位双向口线。 ALE:地址锁存控制信号。在系统扩展时,ALE用于控制把P0口输出的低8位地址锁存起来,以实现低位地址和数据的隔离。此外,由于ALE是以晶振1/6的固定频率输出的正脉冲,因此,可作为外部时钟或外部定时脉冲使用。 本文来自www.eadianqi.com PSEN :外部程序存储器读选通信号。在读外部ROM时,PSEN有效(低电平),以实现外部ROM单元的读操作。 图 40引脚双列直插式集成电路芯片,引脚排列
EA:访问程序存储控制信号。当信号为低电平时,对ROM的读操作限定在外部程序存储器;当信号为高电平时,对ROM的读操作是从内部程序存储器开始,并可延至外部程序存储器。 自动控制网www.eadianqi.com版权所有 |
