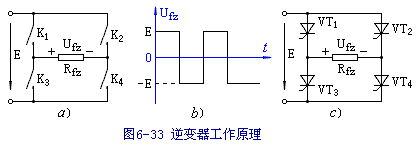

逆变器由逆变电路和换流电路组成，实际电路很多。图6-33a)所示为一种桥式逆变器原理图，其原理如下：

本文来自www.eadianqi.com

　　当开关K1、K4闭合，而K2、K3断开时，负载电压Ufz＝E，经过一定的时间间隔后，将开关K2、K3 闭合，K1、K4 断开，则有Ufz＝-E。如果以相等的时间间隔交替地闭合K1、K4和K2、K3，则负载上可获得如图6-31b)所示的交流电压波形。用晶闸管取代四个开关就得到如图6-31c)所示的电路。显然，交流电压的频率取决于每秒钟内两组晶闸管导通与关断的次数。
