变频器是由主回路和控制回路两大部分组成的。 变频器主电路分为交一交和交一直一交两种形式。 交一交变频器可将工频交流直接变换成频率、电压均可控制的交流，又称直接式变频器。 交一直一交变频器则是先把工频交流通过整流器变成直流，然后再把直流变换成频率、电压均可控制的交流，又称间接式变频器。常用的通用变频器即属于交一直一交变频器。 如下图（a)为变频器调速系统的构成图，下图（b)为变频器的电路组成及主要部件的外形图。主回路由整流器（整流模块）、滤波器（滤波电容）和逆变器（大功率晶体管模块）三个主要部件构成。控制回路则由单片机、驱动电路和光电隔离电路构成。 整流器主要是将电网的交流整流成直流；逆变器是通过三相桥式逆变电路将直流转换成任意频率的三相交流；滤波电路又称直流中间电路，由于变频器的负载一般为电动机，属于感性负载，运行中中间直流环节和电动机之间总会有无功功率交换，这种无功功率将由中间环节的储能元件(电容器)来缓冲；控制电路主要是完成对逆变器的开关控制，对整流器的电压控制以及完成各种保护功能。

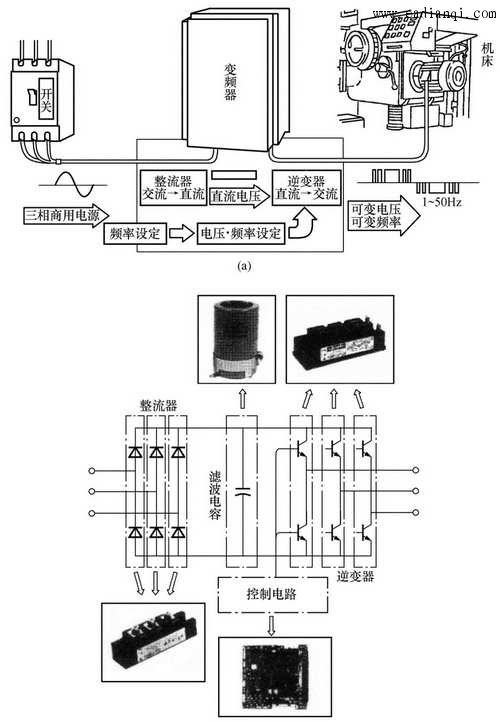

本文来自www.eadianqi.com 变频器的构造图 （a)为变频器调速系统（b)变频器的电路组成 本文来自www.eadianqi.com |
