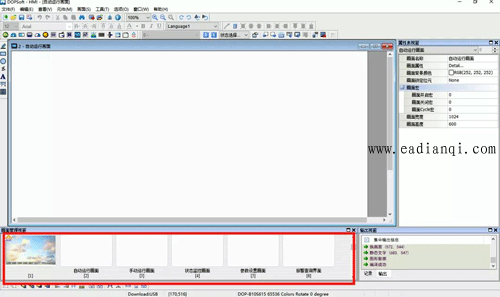

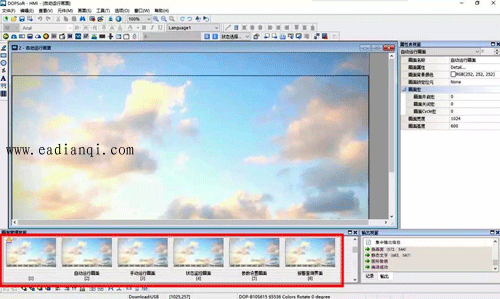

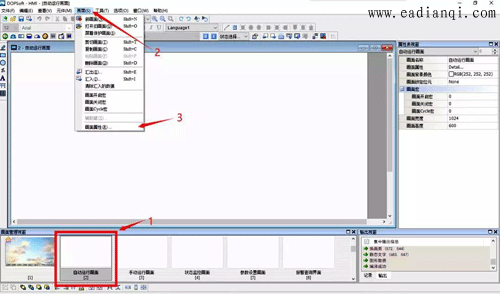

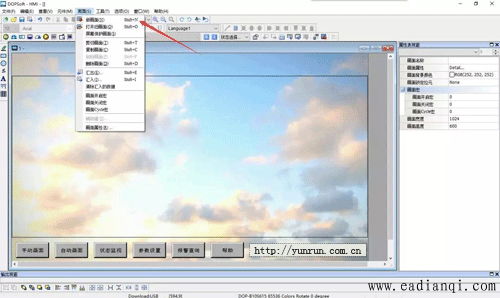

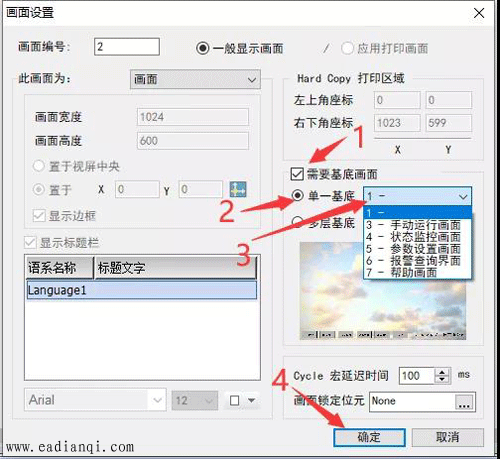

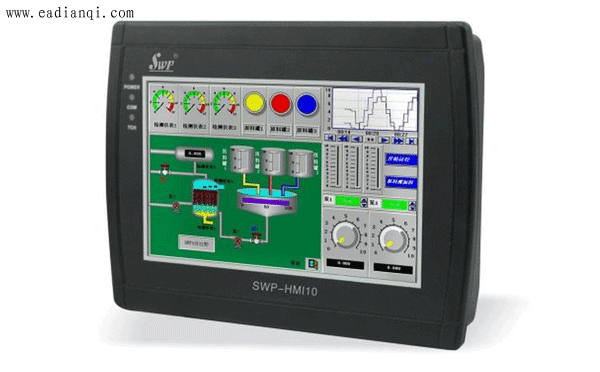

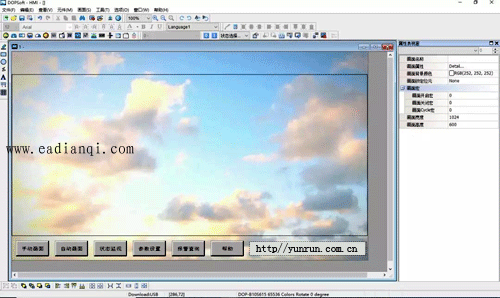

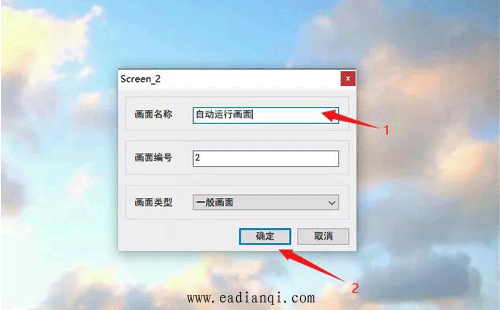

人机界面是工控领域常见的器件，是操作人员与设备之间交互的桥梁。操作人员通过触摸屏控制、监视设备。对设备来说，通过触摸屏的使用极大的减少了人机交互按钮、指示灯等的使用。既节省了操作台的空间、又美化了设备。 人机界面在设备具有较多的控制按钮、指示灯等功能选项时。可以在人机界面设置多个页面显示，依照功能单元等区分，将一页放置不下的器件放置到不同的页面。在需要的时候，通过页面切换按钮切换画面。这里昌晖仪表就给大家介绍如何设置人机界面画面切换功能。  人机界面编程环境为台达DOPSoft软件，如下为前期建立的工程背景。  1、在菜单栏，点击“画面”弹出如下所示的快捷菜单，并点击“新画面”；  本文来自www.eadianqi.com 2、弹出如下所示的对话框，画面名称输入“自动运行画面”，画面类型选择“一般画面”，点击“确定”按钮。完成画面的新建；  3、使用同样的方法，建立“手动运行画面”、“状态监视画面”、“参数设置画面”、“报警查询界面”、“帮助画面”。画面建立后如下图所示。  4、在画面导航器上选择需要配置的画面“自动运行画面”，然后在菜单栏点击“画面”-“画面属性”。  本文来自www.eadianqi.com 5、弹出页面设置对话框；并在页面设置对话框复选“需要基底画面”-“单一基底”-“1-”-“确定”。完成显示页面的背景画面的设置。  6、以相同的方式，对其他页面设置背景画面。设置完成后如下图所示。  7、选择“手动运行页面”，点击界面左侧文本工具，然后在画面拖动鼠标，创建文本框。 |
